AWS 90 BS.SI+

Περιγραφή

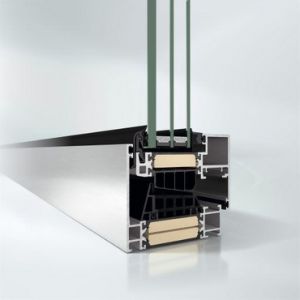

AWS 90 BS.SI+



Τα συστήματα παραθύρων Schüco με βασικό βάθος 90 mm συνδυάζουν τα πλεονεκτήματα του αλουμινίου με τη μέγιστη θερμομόνωση για σχεδιαστική και διατηρήσιμη αρχιτεκτονική.

Στο βασικό βάθος των 90 χιλ., Η Schüco προσφέρει ένα ολοκληρωμένο σύστημα δομοστοιχειωτών παραθύρων, συμπεριλαμβανομένης της νέας πιστοποίησης παθητικού σπιτιού. Η σειρά Schüco AWS 90.SI +, Schüco AWS 90.SI + Green και Schüco 90 BS.SI +, που διαθέτουν μέγιστη θερμομόνωση, αντιπροσωπεύουν έναν τέλειο συνδυασμό δομικών απαιτήσεων με τον μέγιστο δυνατό βαθμό αρχιτεκτονικής ελευθερίας σχεδιασμού.

Με τη σειρά Schüco AWS 90 BS.SI +, τα στενά πλάτη προσόψεων και τα κρυφά ανοίγματα επιτρέπουν την υλοποίηση αρμονικών λύσεων παραθύρου μπλοκ αλουμινίου σε μοντέλα μονής και τώρα διπλής εξαγωγής. Με βασικό βάθος 95 mm, το παθητικό σπίτι μπορεί να επιτευχθεί ακόμη.

Καινοτόμες, αειφόρες και μελλοντικές - σημαντικές αναλογίες ανανεώσιμων πρώτων υλών χρησιμοποιούνται επίσης για πρώτη φορά σε μονωτικές ράβδους, αφρούς και φλάντζες για την παραγωγή παραθύρων Schüco AWS 90.SI + Green, η οποία είναι έτοιμη για παραγωγή. Για παράδειγμα, η χρήση του καστορέλαιο, ένα οικολογικό υποκατάστατο των ορυκτών καυσίμων, σε ράβδους μόνωσης από πολυαμίδιο.



Ενέργεια

Παράθυρο Schüco AWS 90.SI + πιστοποίηση παθητικού σπιτιού λόγω βελτιωμένης θερμομόνωσης Uf ≤ 0,8 W / (m²K)

Η ζώνη μόνωσης με τις μονωτικές ράβδους με αφρό βελτιστοποιημένες

Μπορούν να χρησιμοποιηθούν μεγάλα πάχη από γυαλί

Σχέδιο

Schüco AWS 90 BS.SI + με κρυφές οπές και αδιαφανή εμφάνιση: λεπτό πλάτος όψης από 77 mm

Αποκλείστε τα παράθυρα τώρα και σε σχεδιασμό διπλού εξαερισμού

Αυτοματοποίηση

Μπορεί να συνδυαστεί με την Schüco TipTronic

Ασφάλεια

Το σύστημα κρυφών εξαρτημάτων Schüco AvanTec SimplySmart

Αντιδιαρρηκτική αντίσταση διαθέσιμη στα RC 1 N, RC 2 και RC 3

Ενισχυμένη λειτουργία

Σειρά παραλλαγών με μέγιστη θερμομόνωση έως παθητικό σπίτι διαθέσιμο πρότυπο:

Κλείστε τα παράθυρα χωρίς ορατά ανοίγματα

Σύστημα παραθύρων από αλουμίνιο με "πράσινα" συστατικά στοιχεία: μονωτικές ράβδους, αφρώδες υλικό και τζάμι με σημαντικές αναλογίες ανανεώσιμων πρώτων υλών. δοκιμασμένο προφίλ και σύστημα μονωτικής ράβδου ως προϊόν σειράς - πιστοποίηση για βιολογικά προϊόντα μέσω της σφραγίδας ποιότητας TÜV DIN CERTCO

Εύκολη πρόσβαση και μονάδες διπλής εξαέρωσης



Τεχνικά χαρακτηριστικά

Υλικό Κατασκευής

Αλουμίνιο | Θερμομονωτικό

Σχεδιασμός

Standard design

Τυπολογία

Ανοιγόμενα | Μέσα

Min / Max Διαστάσεις

-

Βάθος διατομής

90 mm

Θάλαμοι μόνωσης

5

Υάλωση

Διπλή ή τριπλή έως 58mm

Θερμομόνωση

Uf=0,85 W/(m²K)

Ηχομόνωση

Rw (C;Ctr) έως 42 dB

Ανεμοπερατότητα

​C / Κατηγορία 4

Υδατοστεγανότητα

Αντιδιάρρηξη

Διαθέσιμη σε RC1N, RC2 και RC3

Αντοχή στην ανεμοπίεση

C5 / B5

Χρώματα / Επιφάνειες

Ψεκασμός | Ανοδιωμένο | TopAlu | Foil | AutomotiveFinish


Μηχανισμός Schüco AvanTec SimpySmart

180 ° άνοιγμα, κρυφό σύστημα συναρμολόγησης για παράθυρα από αλουμίνιο.

Τεχνολογία κρυφών εξαρτημάτων

Τα εξαρτήματα Schüco AvanTec SimplySmart καθιστούν δυνατή την κάλυψη σύγχρονων αρχιτεκτονικών απαιτήσεων μέσω μονάδων ανοίγματος μεγάλου μεγέθους με πλήρως κρυμμένη τεχνολογία εξαρτημάτων - με γωνίες ανοίγματος μέχρι 180 °.

Το σύστημα εξαρτημάτων Schüco AvanTec SimplySmart, το οποίο είναι πλήρως ενσωματωμένο στο προφίλ, είναι διαθέσιμο για παράθυρα με κλίση προς τα εμπρός, για περιστροφή / κλίση και κλίση πριν τη στροφή και μπορεί επίσης να χρησιμοποιηθεί για παράθυρα και πόρτες με κλίση / ολίσθηση - μια περιορισμένη διαμονή δοκιμάζεται σύμφωνα με το DIN EN 13126 (ασφάλεια κατά τη χρήση κατά της πτώσης).

Διευρυμένη σειρά αξεσουάρ

Μια μεγάλη γκάμα αξεσουάρ και σύγχρονες λαβές εντυπωσιάζει με βελτιωμένη λειτουργικότητα, εμφάνιση και αξία.

Το νέο συμμετρικό κιβώτιο ταχυτήτων είναι ωφέλιμο για το ότι μπορεί να χρησιμοποιηθεί τόσο από τη δεξιά όσο και από την αριστερή πλευρά

Ο επανασχεδιασμένος σύνδεσμος καλωδίωσης επιτρέπει επίσης την τροφοδοσία καλωδίων μέσω της ράβδου ασφάλισης

Μια ειδική λειτουργική λαβή με κλειδαριά πριν από τη στροφή με κλειδαριά κλειδιού προσφέρει υψηλό επίπεδο ασφάλειας για μια ευρεία ποικιλία εφαρμογών, όπως σε νοσοκομεία, κέντρα αποκατάστασης και εγκαταστάσεις φροντίδας.

Μια λειτουργική λαβή με χειρισμό με δύο χέρια, η οποία μπορεί να χρησιμοποιηθεί κυρίως για την προστασία των παιδιών, προστέθηκε στη σειρά ειδικά για τη σκανδιναβική αγορά.

Μια λειτουργική λαβή με κίνηση τριγώνου είναι μέρος της σειράς για χρήση σε δημόσια κτίρια και έχει την ίδια γεωμετρία κίνησης με τα πλήκτρα πυροπροστασίας ή τις κουπαστές στάθμευσης.

Αποτελεσματική κατασκευή, ευέλικτη και απλή.

Η τοποθέτηση των εξαρτημάτων χωρίς την υποδοχή της ράβδου μανδάλωσης στο άνοιγμα διευκολύνει την ταχύτερη κατασκευή.

Μέγιστη χρήση πανομοιότυπων εξαρτημάτων εντός του συστήματος και εντός του συστήματος αρθρωμάτων AWS της Schüco

Νέο συμμετρικό κιβώτιο ταχυτήτων: Μπορεί να χρησιμοποιηθεί από τη δεξιά και την αριστερή πλευρά. απλοποιημένη κοπή της ράβδου ασφάλισης και μειωμένες απαιτήσεις αποθήκευσης

Απλοποιημένη και αποτελεσματική προετοιμασία της ράβδου ασφάλισης: Είναι τώρα δυνατή η αντίσταση διαρρήξεων RC 2 χωρίς την στερέωση της ράβδου ασφάλισης

Χρώματα / Επιφάνειες

Πλήθος χρωμάτων και υφών δίνουν στα κουφώματα αλουμινίου μια ιδιαιτερότητα. Χρώματα Ral, Sable ή απομιμήσεις ξύλου, είναι λίγες απο τις εκατοντάδες επιλογές των πελατών. Άλλος ένας τρόπος επιφανειακής επεξεργασίας αποτελεί η ανοδίωση, που και αυτή βγαίνει σε πολλές αποχρώσεις και υφές.

RAL

Χρώματα RAL σε πολλές αποχρώσεις.

Structura

Η συλλογή αρχιτεκτονικών χρωμάτων πούδρας Structura που περιλαμβάνει 34 αποχρώσεις RAL σε υπερανθεκτική τεχνολογία Interpon D2525. Πρόκειται για τα πιο δημοφιλή RAL στις αρχιτεκτονικές μεταλλικές κατασκευές σε υφή λεπτού σαγρέ sablé και γυαλάδα matt. Eίναι πιστοποιημένα κατά Qualicoat Class 2 και GSB Master και ανταποκρίνονται στις προδιαγραφές AAMA 2604 (HΠΑ) 5 ετών Florida. Αποτελούν την πλέον ενδεδειγμένη επιλογή χρώματος πούδρας για τα έργα όπου η απόχρωση έχει επιλεγεί από το διεθνές σύστημα κωδικοποίησης RAL. Μετά από σειρές μετρήσεων σε πραγματικά κτίρια σε όλον τον κόσμο, έχει διαπιστωθεί ότι οι πούδρες Structura διατηρούν την αρχική τους απόχρωση και γυαλάδα αναλλοίωτες για πολύ μεγαλύτερο χρονικό διάστημα σε σχέση με τα συμβατικά γυαλιστερά χρώματα RAL.

Futura

Η AkzoNobel παρουσιάζει την πέμπτη κατά σειρά έκδοση της πιο αναγνωρισμένης και δημοφιλούς συλλογής αρχιτεκτονικών χρωμάτων ηλεκτροστατικής βαφής, την Collection Futura 2014-2017. Η νέα  Futura, με μεγαλύτερο αριθμό αποχρώσεων σε σχέση με τις προηγούμενες, περιλαμβάνει 55 πούδρες ειδικών μεταλλικών εφέ, λείες και sablé, συνδυάζοντας τις τελευταίες τάσεις στο design με την κορυφαία προστασία του μεταλλικού υποστρώματος, την υπερανθεκτική τεχνολογία Interpon D2525. Οι πούδρες Futura 2014-2017 διασφαλίζουν αξεπέραστη αντοχή της απόχρωσης, της γυαλάδας και των μηχανικών αντοχών του φιλμ στις καιρικές συνθήκες για περισσότερο από 22 χρόνια, με βάση πραγματικές μετρήσεις σε κτίρια. Έτσι, οι βαμμένες επιφάνειες διατηρούν τα αρχικά τους χαρακτηριστικά για πάρα πολλά χρόνια. Tα χρώματα της συλλογής είναι πιστοποιημένα κατά Qualicoat Class 2 και GSB Master και ανταποκρίνονται στις προδιαγραφές AAMA 2604 (HΠΑ) 5 ετών Florida. Οι προτάσεις του χρωματολογίου για έμπνευση στο σχεδιασμό αρχιτεκτονικών στοιχείων εκφράζονται μέσω της αισθητικής των νέων τάσεων Ex Natura, Sublimed, Bold Energy, Explosive και Soft Industry που περιλαμβάνουν πολλές νέες εντυπωσιακές αποχρώσεις. Ενσωματώνουν τις επιδράσεις των περιβαλλοντικών αλλαγών και των νέων κοινωνικών τάσεων και συμπεριφορών, που επηρεάζουν την σύγχρονη αρχιτεκτονική. Κάθε απόχρωση πούδρας είναι ανεπτυγμένη με βάση πλήθος ειδικών συστατικών, σε αισθητική αρμονία και τεχνολογική αρτιότητα, που προσδίδει αξεπέραστο βάθος σε καθένα από τα μοναδικά εφέ.

Ανοδίωση

Η ανοδίωση αλουμινίου είναι μια ηλεκτροχημική διαδικασία, κατά την οποία το υπόστρωμα αλουμινίου (π.χ. ένα προφίλ αλουμινίου) εμβαπτίζεται σε ένα υδατικό διάλυμα ηλεκτρολυτών ρυθμιζόμενης οξύτητας και δημιουργείται μία στοιβάδα οξειδίου στην επιφάνεια του αλουμινίου που του παρέχει ισχυρές αντιδιαβρωτικές ιδιότητες. Η κάθοδος είναι τοποθετημένη στο εσωτερικό της δεξαμενής ανοδίωσης (ηλεκτρόδια). Το αλουμίνιο που λειτουργεί ως άνοδος, έτσι ώστε τα ιόντα οξυγόνου να απελευθερώνονται από τον ηλεκτρολύτη σε συνδυασμό με τα άτομα αλουμινίου στην επιφάνεια του τμήματος του αλουμινίου. Η ανοδίωση λοιπόν, είναι μια ελεγχόμενη οξείδωση. Το πάχος ανοδίωσης αντιστοιχεί στο πάχος σε μικρά (μm = χιλιοστά χιλιοστομέτρου) του επιστρώματος του οξειδίου του αλουμινίου της σημαντικής επιφάνειας.

Γιατί να κάνουμε ανοδίωση αλουμινίου;

Η ανοδίωση του αλουμινίου κάνει ανθεκτικότερη την επιφάνεια του μετάλλου ως προς τη διάβρωση και τις δύσκολες καιρικές συνθήκες όπως π.χ. στις παραθαλάσσιες περιοχές όπου παρατηρείται υψηλή υγρασία και ηλιοφάνεια. Στην Ελλάδα κρίνεται απαραίτητη η ανοδίωση αλουμινίου διότι υπάρχει πληθώρα περιοχών με δύσκολες καιρικές συνθήκες. Η ανοδίωση αποτελεί την καλύτερη επεξεργασία του αλουμινίου διότι διαμορφώνει την επιφάνεια του μετάλλου και τη θωρακίζει με ένα εξαιρετικά σκληρό περίβλημα. Στην ανοδίωση η προστασία που προσφέρουμε στο αλουμίνιο δεν είναι ένα πρόσθετο στρώμα προστασίας όπως είναι π.χ. η ηλεκτροστατική βαφή ή η υγρή βαφή, αλλά η προστασία ενσωματώνεται στην επιφάνεια του μετάλλου 'τρώγοντας' το οξειδίου του αλουμινίου δημιουργώντας έτσι το στρώμα προστασίας.
