Πτυσσόμενο Θερμομονωτικό Σύστημα

Περιγραφή

FD4600


Πτυσσόμενο Θερμομονωτικό Σύστημα  για υψηλή άνεση και μέγιστη διαφάνεια.

Το FD 4600 είναι ένα ολοκληρωμένο θερμομονωτικό σύστημα για πτυσσόμενες κατασκευές (φυσούνες) με εντυπωσιακά και εκτός συναγωνισμού χαρακτηριστικά, τόσο σε επίπεδο τεχνικών επιδόσεων όσο και σε λειτουργικότητα, προσφέροντας πολυάριθμες τυπολογίες για εντυπωσιακές κατασκευές.

Ο γραμμικός, λιτός σχεδιασμός του και η στιβαρότητα της κατασκευής τονίζουν την υψηλή αισθητική και ασφάλεια του συστήματος ενώ τα εξαρτήματα είναι ειδικά σχεδιασμένα για πτυσσόμενα συστήματα παρέχοντας ξεχωριστές λύσεις σε κάθε σύγχρονη κατοικία.

Το πρωτοποριακό σύστημα FD 4600 είναι ιδανικό για ανοίγματα μεγάλου μεγέθους ενώ προσφέρει επιπλέον το κορυφαίο πλεονέκτημα για γωνιακή κατασκευή χωρίς την ύπαρξη σταθερής κολώνας. Αυτό εξασφαλίζει τη μέγιστη διαφάνεια και άνεση κατά το άνοιγμα ενώ παράλληλα επιτρέπει τη χρήση ενός φύλλου ως θύρα εισόδου χωρίς να επηρεάζει την ικανότητα αναδίπλωσης του συστήματος.

Το σύστημα φέρει πολλαπλές επιλογές οδηγών στο δάπεδο που ανταποκρίνονται εξαιρετικά στις λειτουργικές ανάγκες και ταιριάζουν απόλυτα με όλες τις ανέσεις και αισθητικές απαιτήσεις. Ο ιδιαίτερα χαμηλός οδηγός των 24 mm (ράμπα) καθιστά εύκολη την πρόσβαση από και προς το εσωτερικό ενός κτιρίου από Α.Μ.Ε.Α. και επιτρέπει τη μέγιστη άνεση σε χώρους υψηλής επισκεψιμότητας.

Η κύλιση των φύλλων επιτυγχάνεται με την χρήση ειδικών ράουλων-μεντεσέδων που κυλούν σε επιδαπέδιο οδηγό και εξασφαλίζουν την αθόρυβη και ομαλή λειτουργία του συστήματος.

Χαρακτηριστικά & Πλεονεκτήματα

Κορυφαίο για την κατηγορία του επίπεδο θερμομόνωσης (Uf=από 2.1 W/m2K) χάρη των υαλοενισχυμένων πολυαμιδίων 30 mm

Υψηλή υδατοστεγανότητα, λειτουργικότητα, αξιοπιστία και άνεση ακόμα και για μεγάλα βάρη που προκύπτουν στα μεγάλα ανοίγματα.

Κατάλληλο για την κάλυψη μεγάλων ανοιγμάτων, επιτρέπει την χρήση μέχρι και 14 φύλλων (7+7), με μέγιστο ύψος 3 m και πλάτος 1.20 m το καθένα.

Επιδαπέδια κύλιση στο κάτω μέρος του οδηγού με χρήση ειδικού ράουλου-μεντεσέ ο οποίος σηκώνει 120 Kgr ανά φύλλο.

Δυνατότητα γωνιακής κατασκευής για απεριόριστη θέα.

Δυνατότητα κατασκευής πόρτας με κλειδαριά, ανοιγόμενης προς τα μέσα ή έξω.

Δυνατότητα κατασκευής ζυγού αριθμού φύλλων (2, 4 κ.α.).

Πολλαπλές επιλογές οδηγών στο δάπεδο, ακόμη και για A.M.E.A.

Ειδικός μεντεσές με ενσωματωμένη λαβή για ευκολία στο κλείδωμα.

Χρήση ίδιων προφίλ για κατασκευές που ανοίγουν μέσα ή έξω.

Ιδανική λύση για οικίες, γραφεία, εκθεσιακούς χώρους, εστιατόρια και χώρους ψυχαγωγίας.

Τυπολογίες
1Φυλλα, 2Φυλλα, 3Φυλλα... 7Φυλλα
Γωνιακή: 1Φυλλα, 2Φυλλα, 3Φυλλα...7Φυλλα

Τεχνικά Χαρακτηριστικά

Ελάχιστο ύψος όψης (οδηγός υψηλών επιδόσεων): 127.1 mm

Ελάχιστο ύψος οδηγού (χαμηλός οδηγός): 24 mm

Ελάχιστο πλάτος οδηγού: 73 mm

Βάρος φύλλου: 120 kgr

Πάχος Υάλωσης: 28-57 mm

Πολυαμίδια: 20-30 mm



Τεχνικά χαρακτηριστικά

Υλικό Κατασκευής

Αλουμίνιο | Θερμομονωτικό

Σχεδιασμός

Folding Thermal Insulating Door System

Τυπολογία

Ανοιγόμενα | Folding (Φυσούνα)

Min / Max Διαστάσεις

-

Βάθος διατομής

-

Θάλαμοι μόνωσης

Πολυαμίδιο 20-30mm

Υάλωση

Διπλή ή τριπλή 28mm έως 57mm

Θερμομόνωση

Uf=2,1 - 3,1 W/(m²K)

Ηχομόνωση

Rw (C;Ctr) έως 43 dB

Ανεμοπερατότητα

C / Κατηγορία 3

Υδατοστεγανότητα

Αντιδιάρρηξη

RC2

Αντοχή στην ανεμοπίεση

C3 / B4

Χρώματα / Επιφάνειες

Ψεκασμός | Ανοδιωμένο | TopAlu | Foil | AutomotiveFinish



Downloads

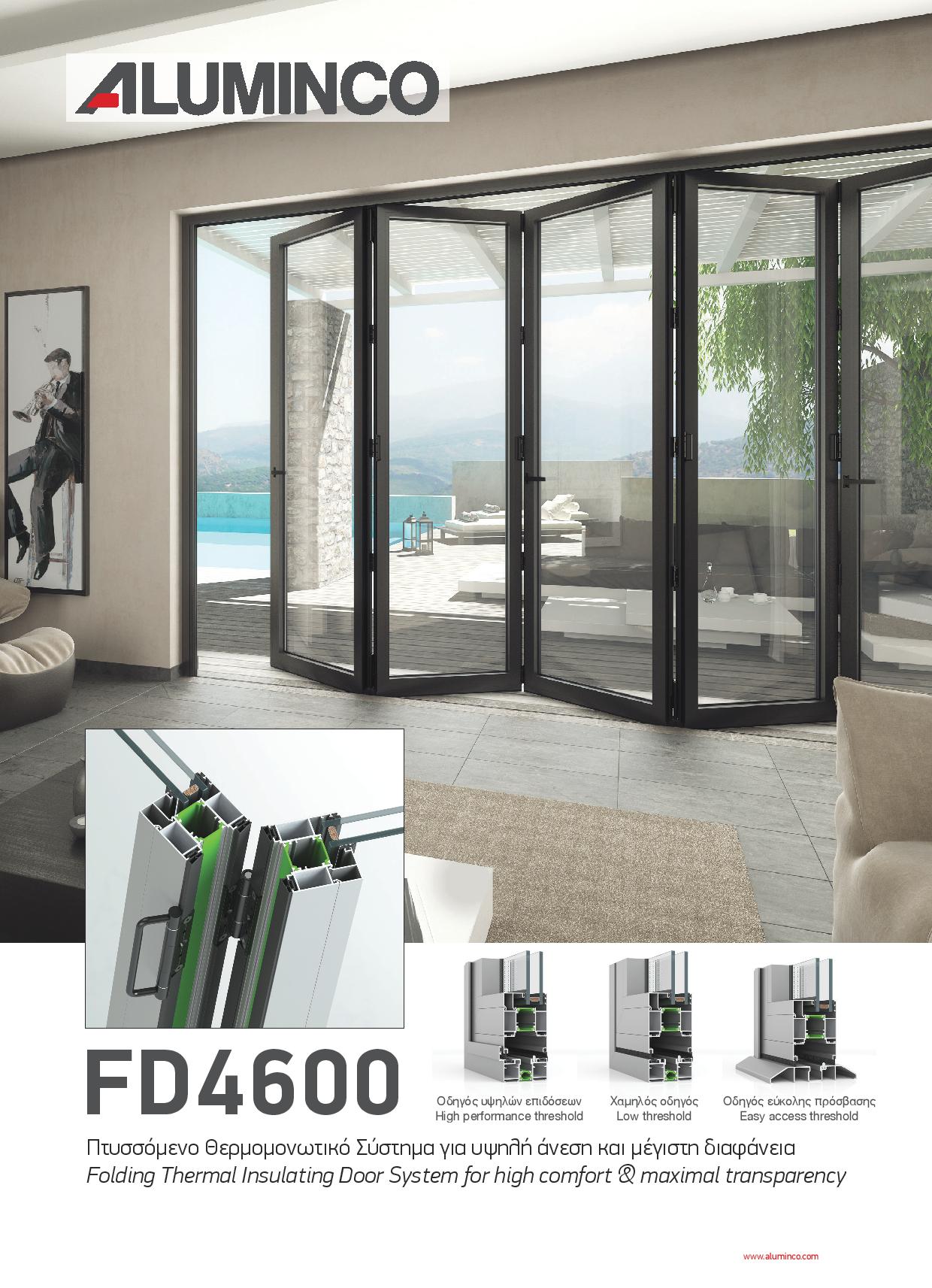

Aluminco_FD4600-DataSheet_GR_EN.pdf

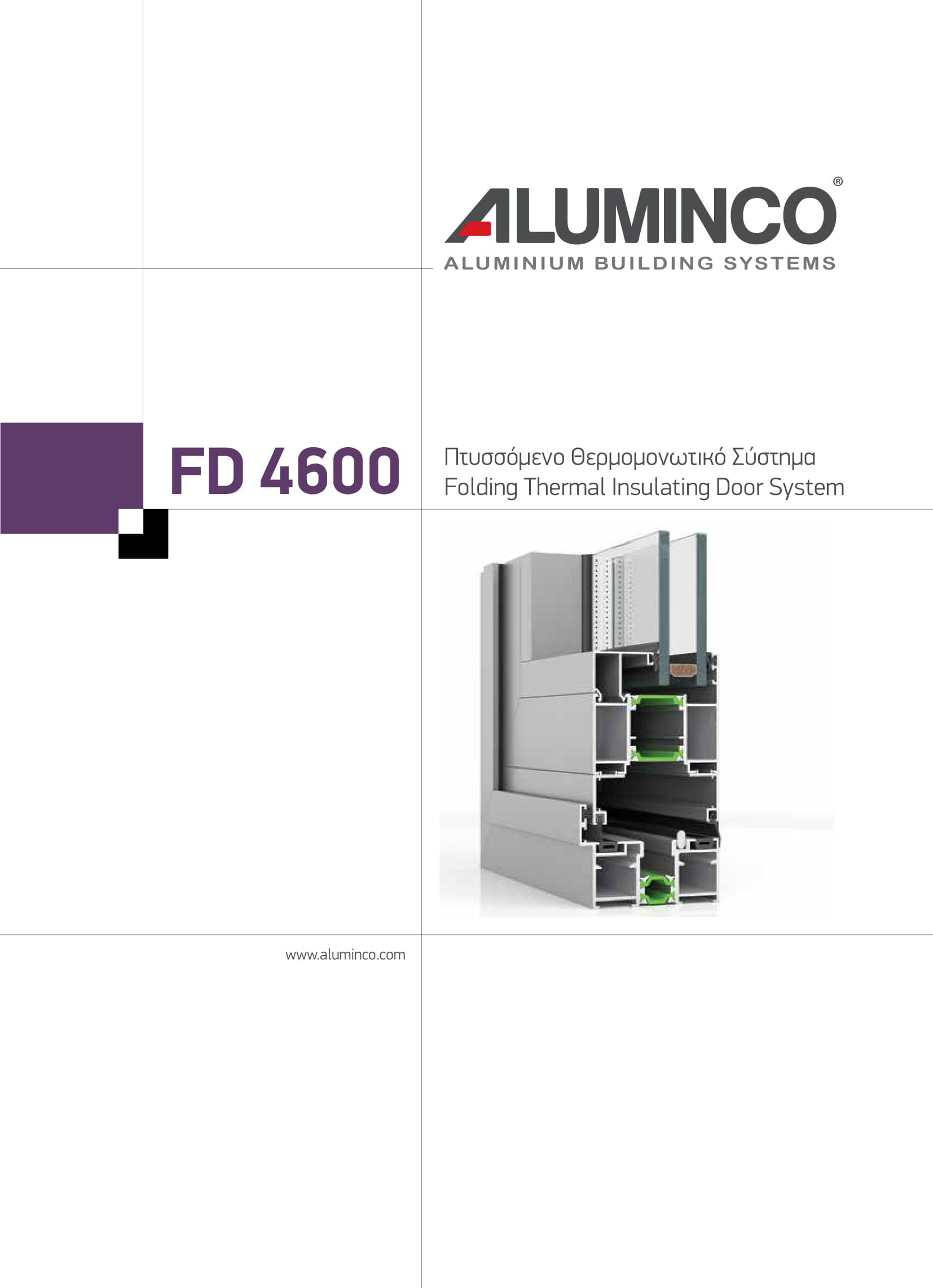

aluminco_fd4600-technical-catalogue_gr_en_rev032018.pdf
