Cor Vision Plus

Περιγραφή

Το σύστημα Cor Vision Plus είναι ένα υψηλής ποιότητας συρόμενο σύστημα, που διακρίνεται για τον minimal χαρακτήρα του. Μπορούμε να κατασκευάσουμε πλήθος τυπολογιών επάλληλα, χωνευτά, τρίφυλλα, τετράφυλλα κ.τ.λ. σε μονό, διπλό ή και τριπλό οδηγό. Πρόκειται για ένα υψηλής μόνωσης σύστημα αφού έχει τιμές Uw που φτάνουν στο 0,9 W/m2K. Οι υαλώσεις που δέχεται το σύστημα είναι από 36mm έως 54mm διπλές ή τριπλές και το βάρος των φύλλων μπορεί να φτάσει τα 400kg στην χειροκίνητη έκδοση και 700kg στην ηλεκτοκίνητη έκδοση. Οι οδηγοί του συστήματος μπορούν να ενσωματωθούν εντός του δαπέδου διευκολύνοντας έτσι AMEA, ηλικιωμένους και παιδιά. Τα φύλλα έχουν την δυνατότητα να ενσωματωθούν μέσα στην κάσα, ώστε να μην φαίνονται καθούλου στην όψη τους. Σε συνδυασμό με τον γάντζο 25mm στην επαλληλία, κάνουν το σύστημα απο τα πιο minimal της αγοράς. Προσθέτοντας σε αυτά και τις μεγάλες διαστάσεις των φύλλων που μπορούμε να δημιουργήσουμε, έχουμε ένα αποτέλεσμα που ενδείκνυται για υψηλής ποιότητας κατοικίες.

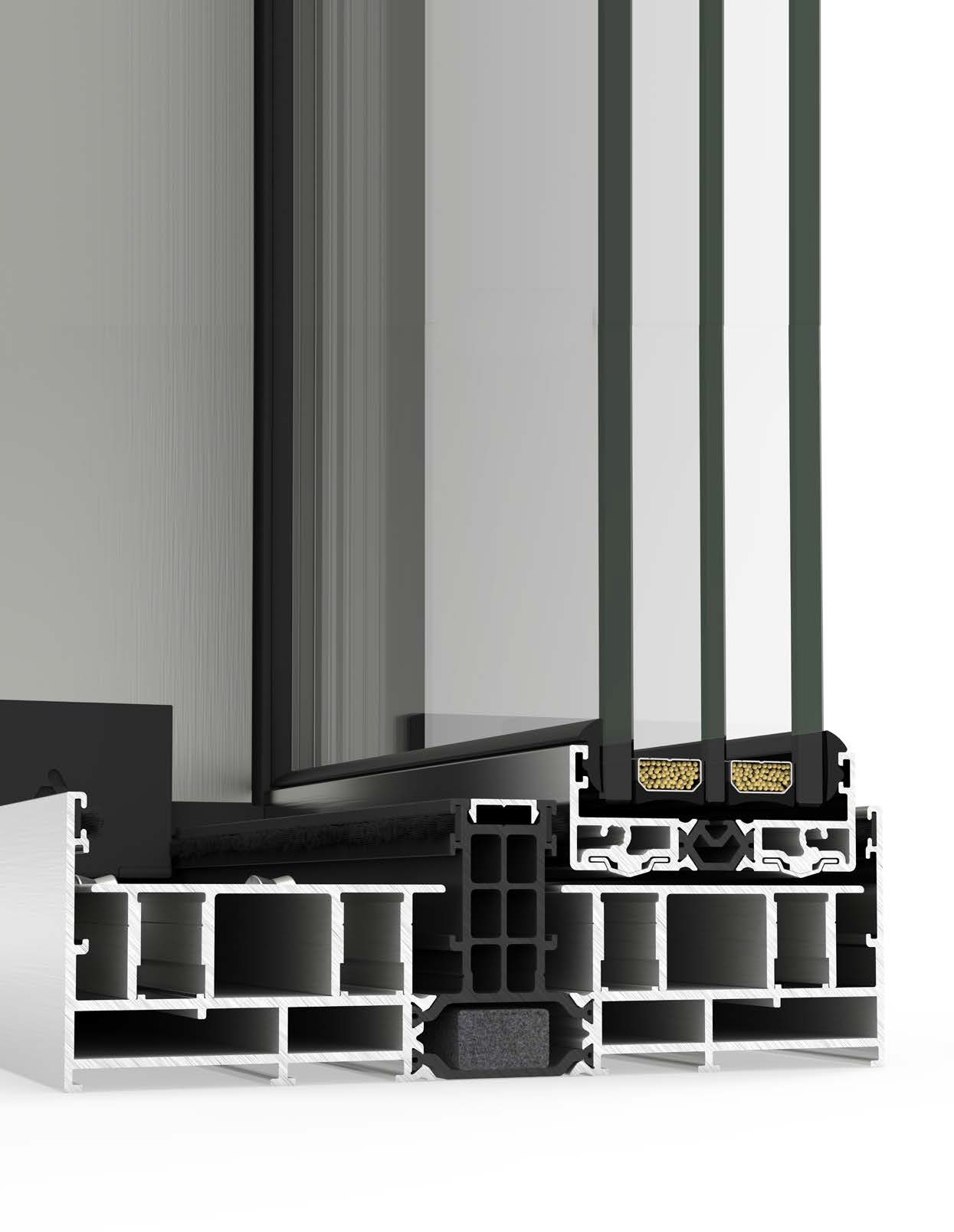

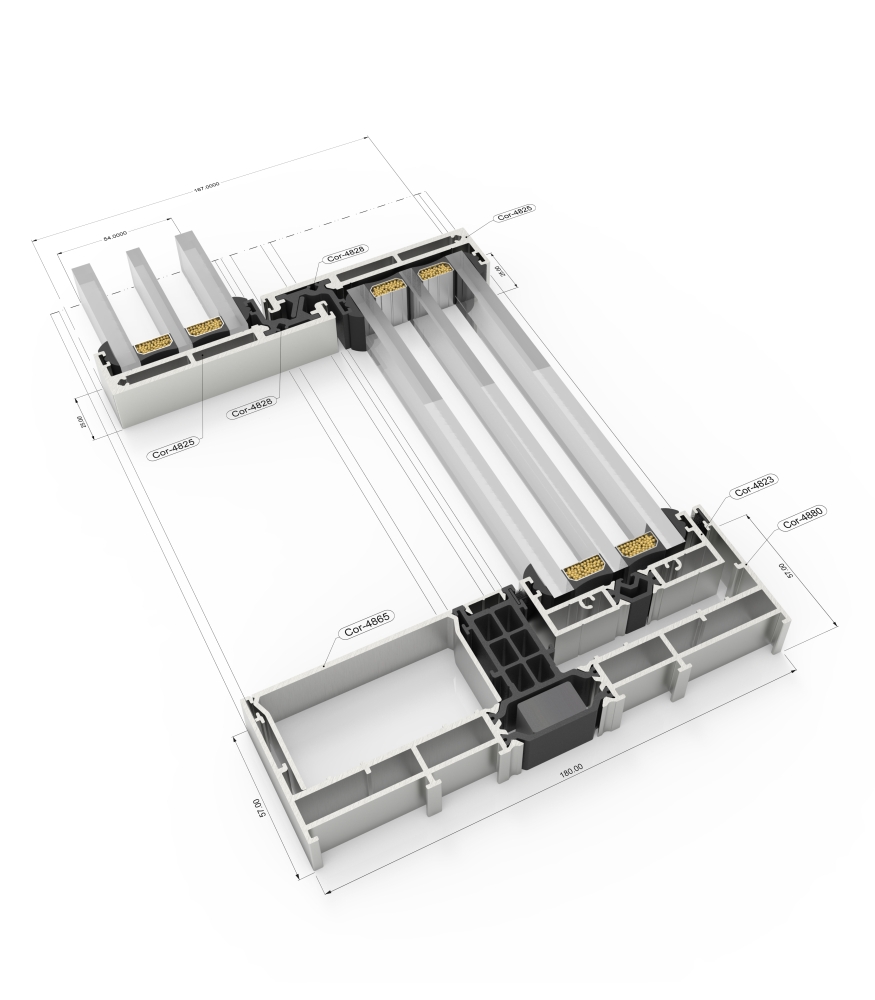

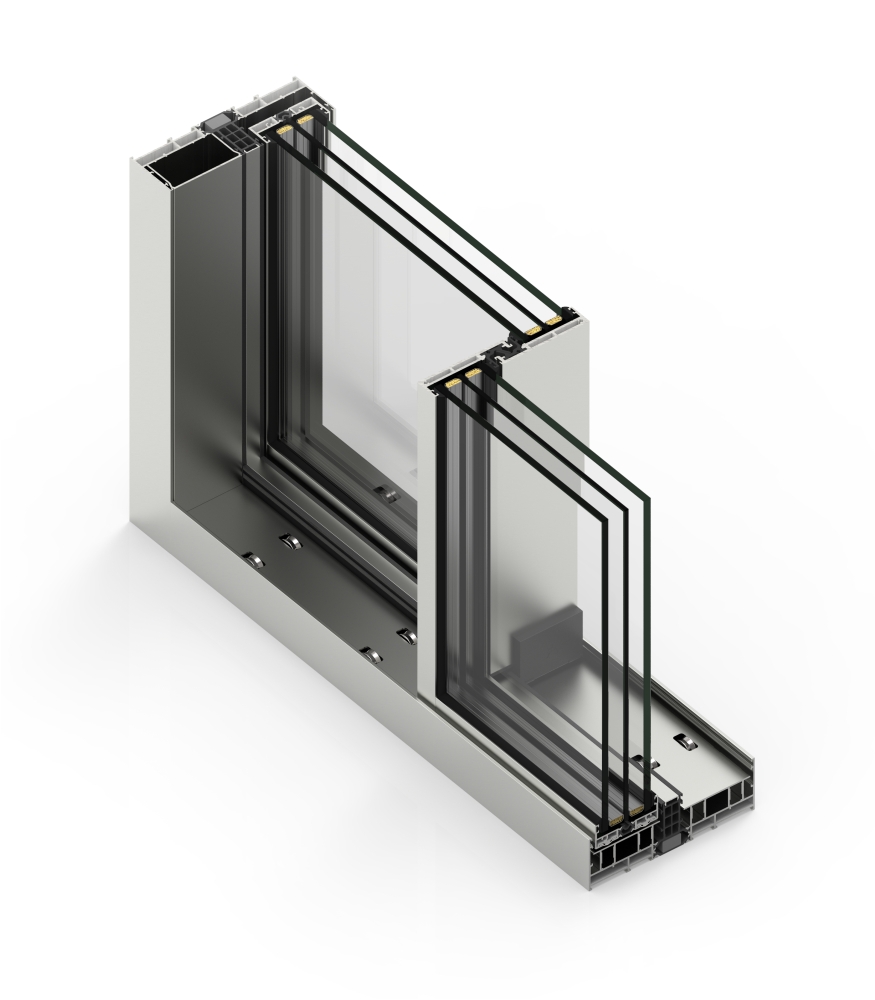

Τομές προφίλ


Τεχνικά χαρακτηριστικά

Υλικό Κατασκευής

Αλουμίνιο | Θερμομονωτικό

Σχεδιασμός

Minimal συρόμενο / κρυφό φυλλο / επαλληλία 25mm

Τυπολογία

Επάλληλα | Χωνευτά | 2,3,4,6 φυλλα σε διπλό ή τριπλό οδηγό

Min / Max Διαστάσεις

1100 / 4000 σε ύψος και φάρδος / max 14

Βάθος διατομής

Φύλλο 68,4mm | Διπλός οδηγός 180mm | Τριπλός οδηγός 278mm

Θάλαμοι μόνωσης

Θερμοδιακοπή 24mm

Υάλωση

Διπλή ή τριπλή από 36 έως 54mm

Θερμομόνωση

Uw 0,9 W/(m²K)

Ηχομόνωση

Rw (C;Ctr) έως 43 dB

Ανεμοπερατότητα

Κατηγορία 4

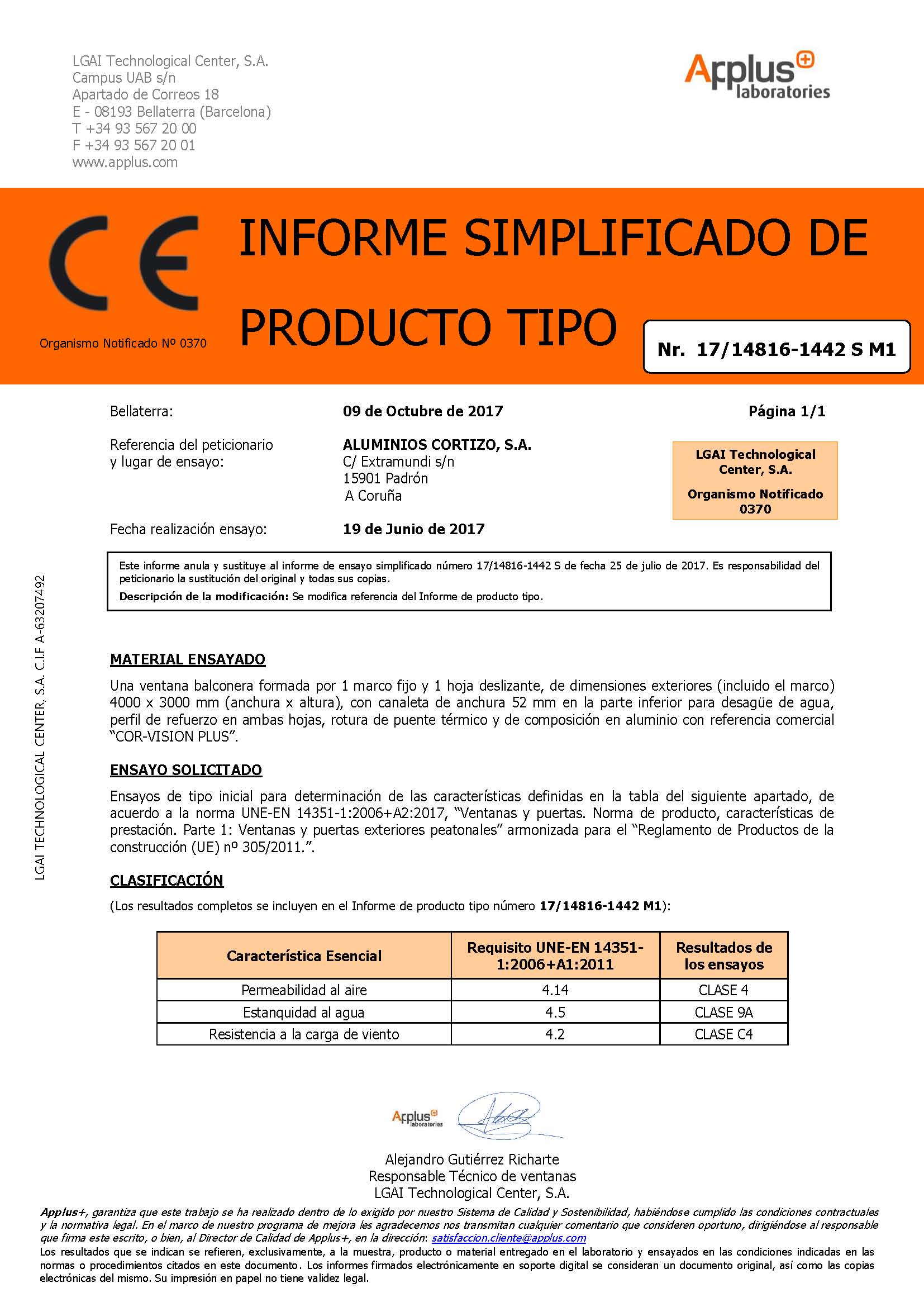

Υδατοστεγανότητα

Class 7A*/9Α**

Αντιδιάρρηξη

-

Αντοχή στην ανεμοπίεση

Class C3*/C4**

Χρώματα / Επιφάνειες

Ηλεκτροστατική βαφή | RAL | Structura | Futura | Διχρωμία

* για τυπολογία δίφυλλο επάλληλο 4000(w)x3000(h)

** για τυπολογία μονόφυλλο με σταθερό 4000(w)x3000(h)

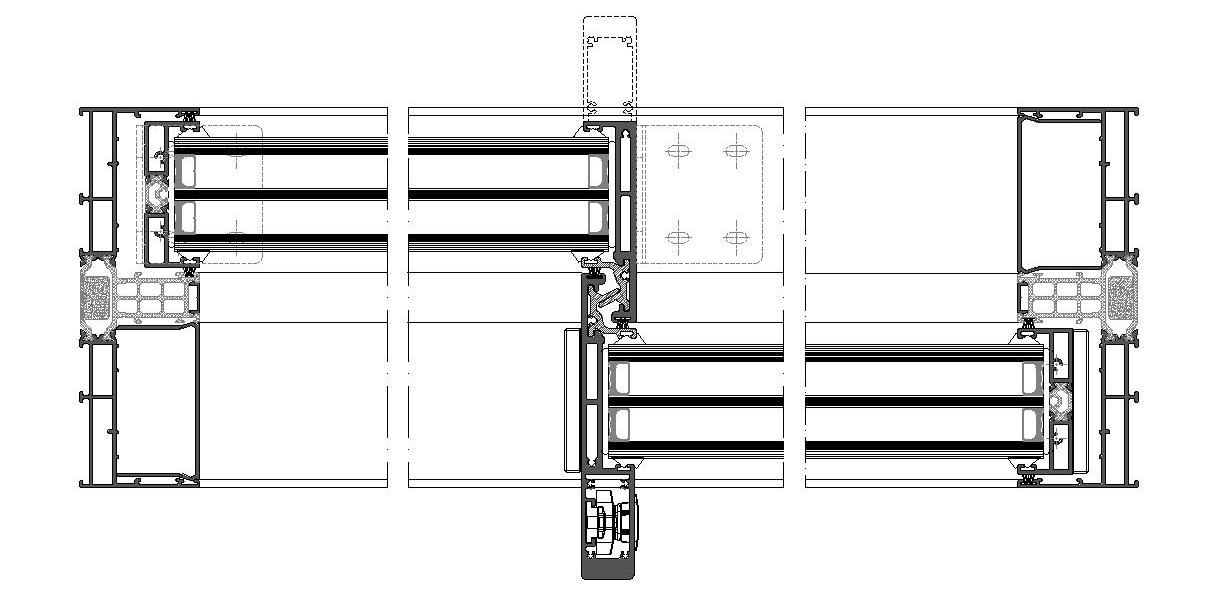

SECTIONS

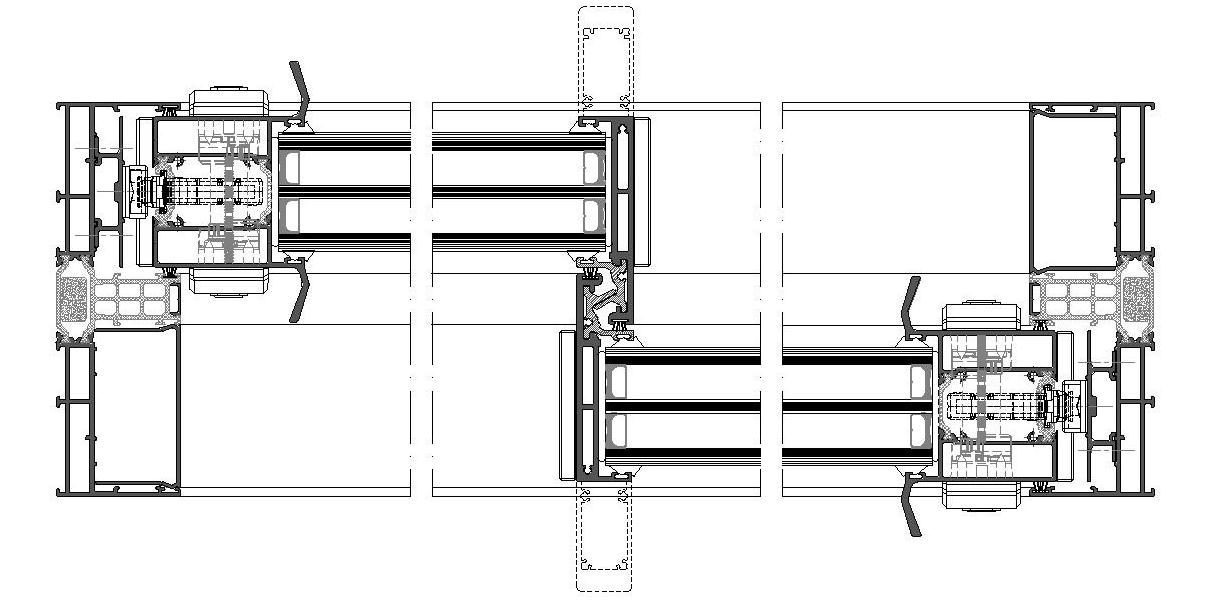

Δίφυλλο επάλληλο κανονικό

Σταθερό με φύλλο συρόμενο και κρυφή λαβή κλεισίματος

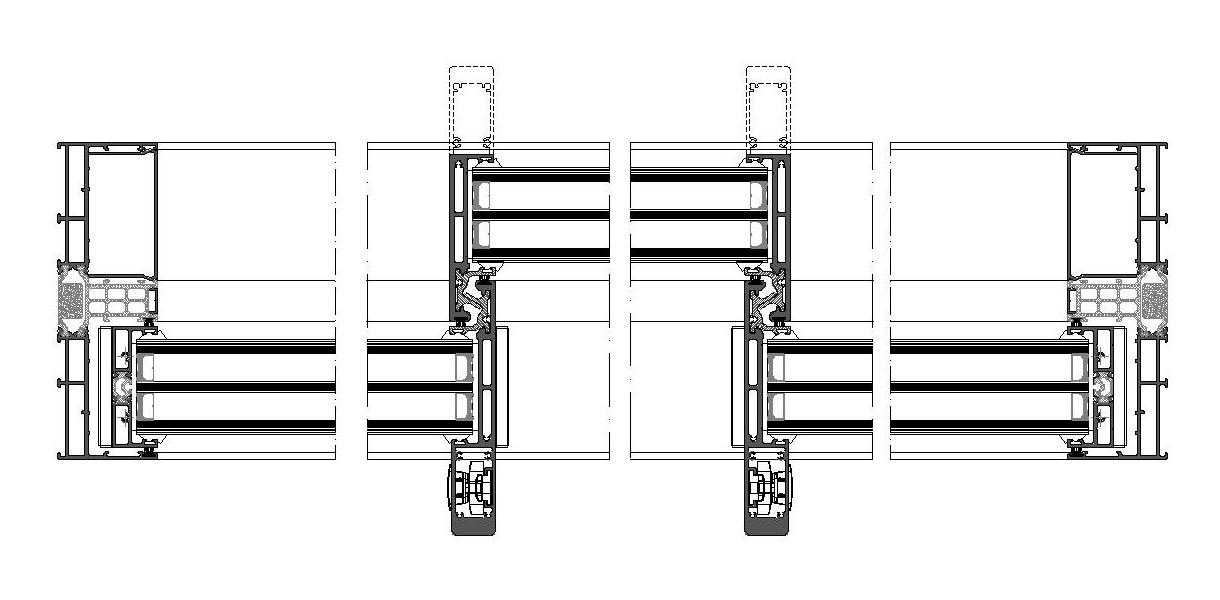

Τρίφυλλο με σταθερό στην μέση και δύο κινητά και κρυφές λαβές κλεισίματος

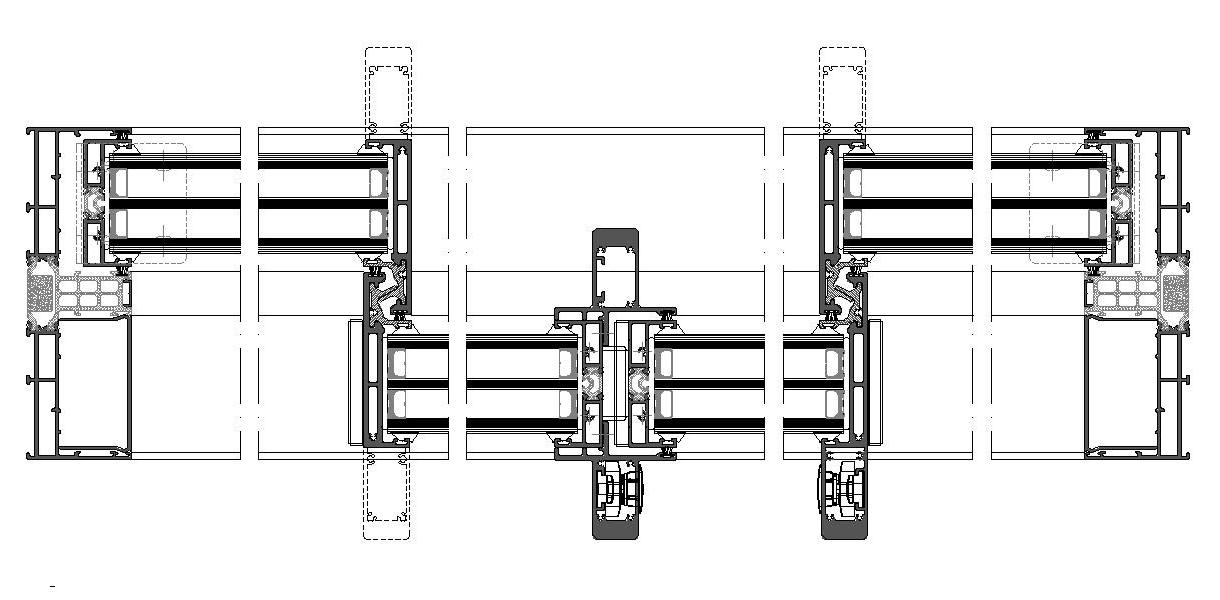

Τετράφυλλο φιλιτό με κρυφές λαβές κλεισίματος

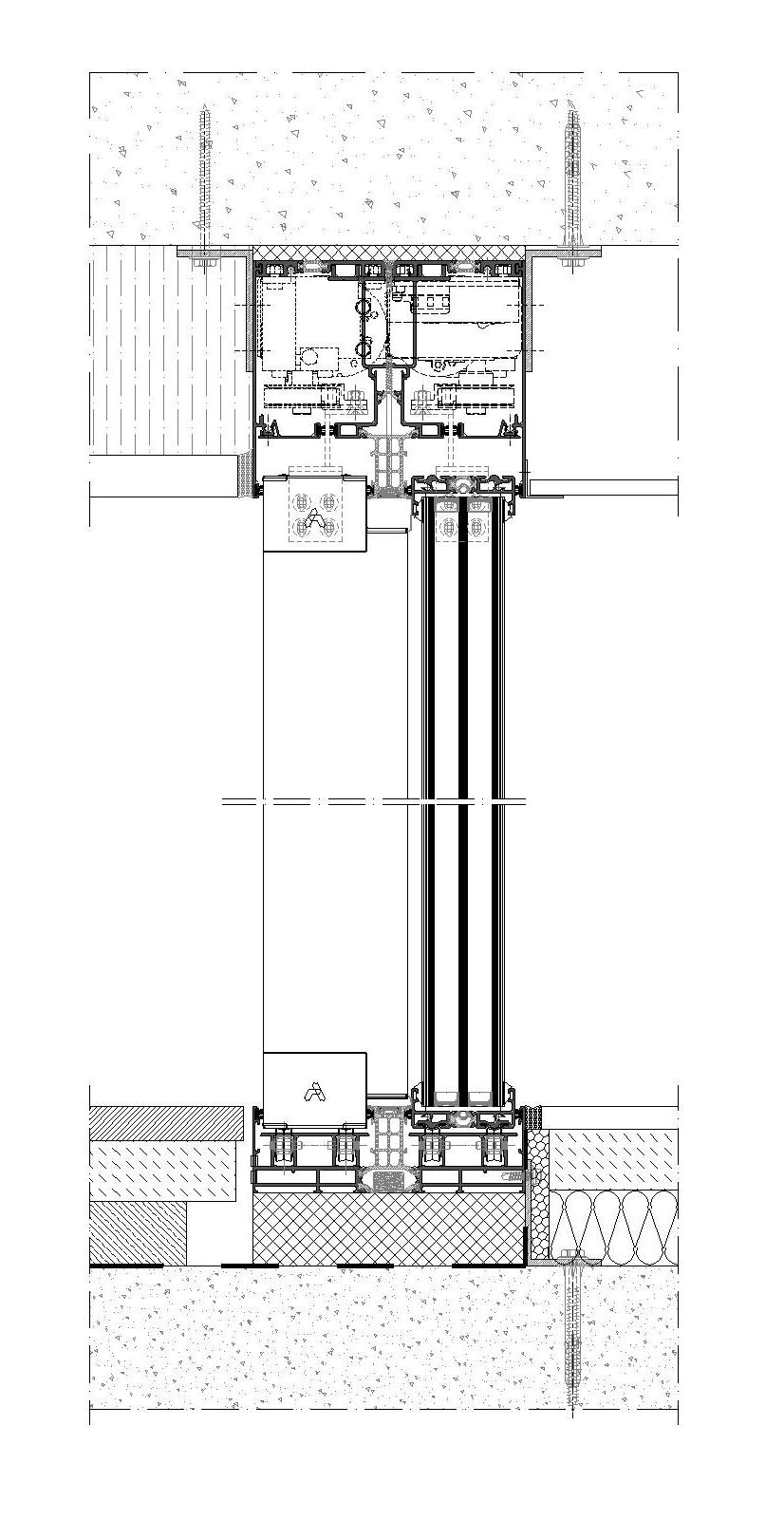

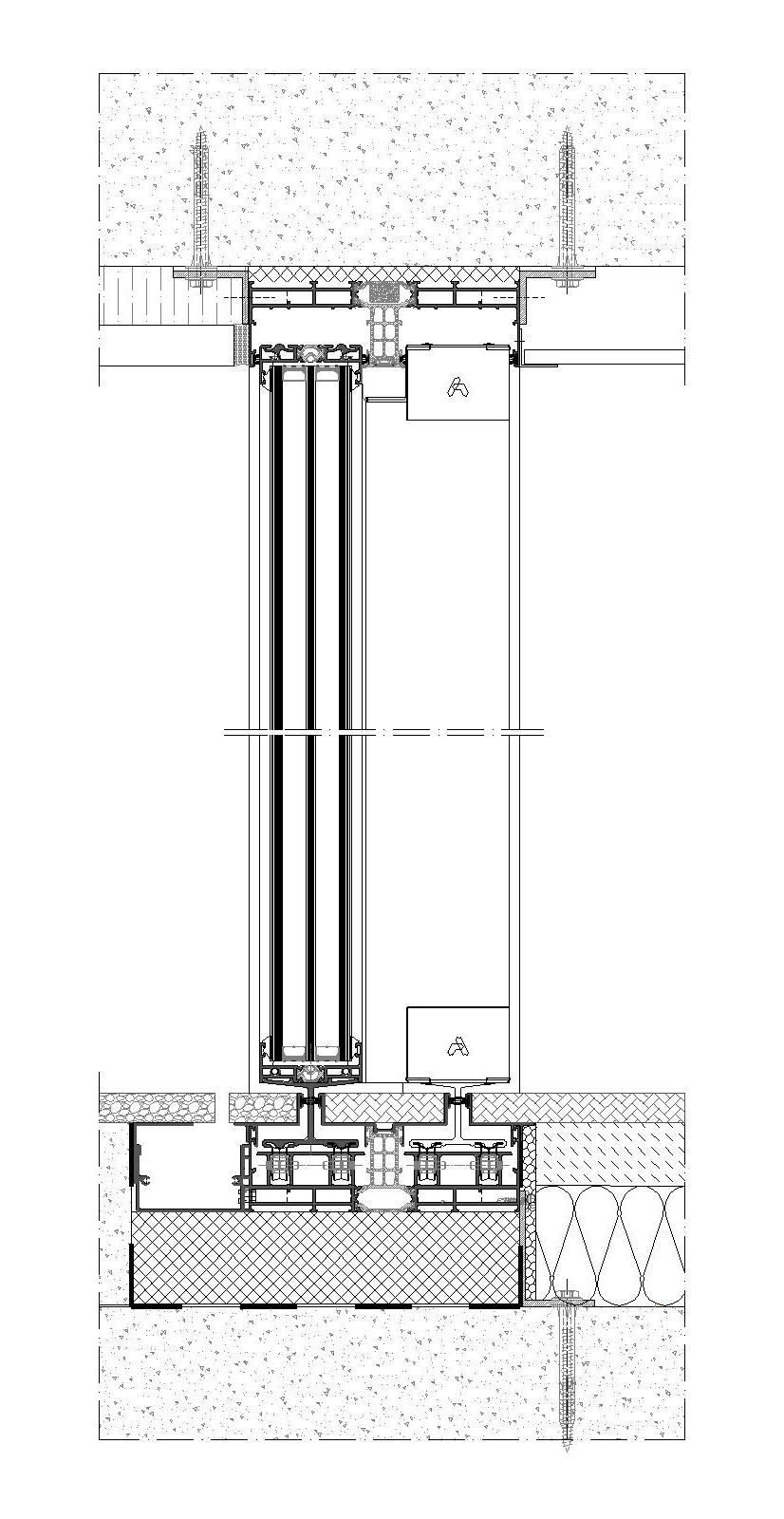

Μοτέρ και ένθετος οδηγός στο πάτωμα

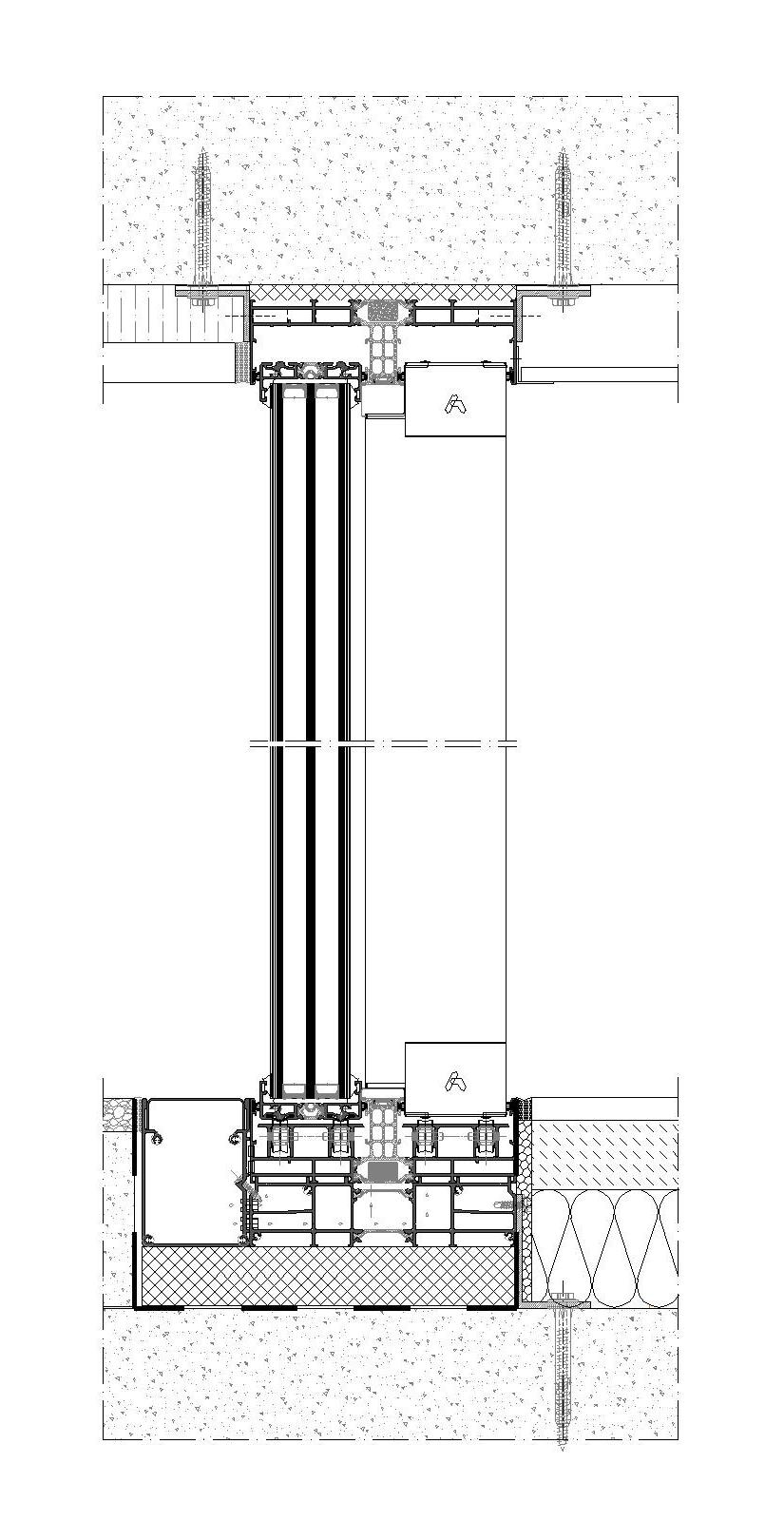

Κρυφή απορροή εντός του πατώματος

Κρυφός οδηγός

Ιδιαιτερότητες

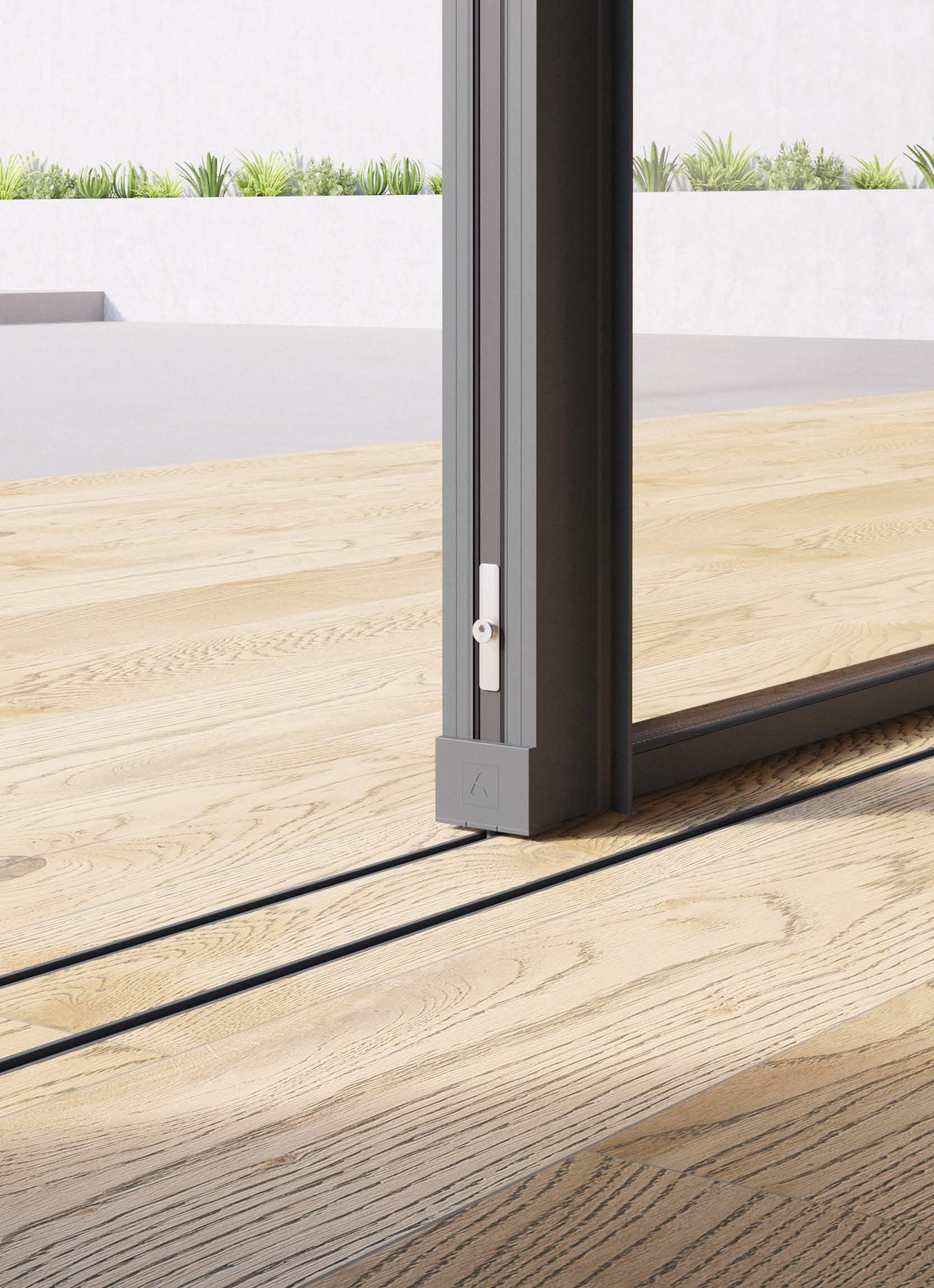

Κρυφός οδηγός

Ο οδηγός του συστήματος μπορεί να ενσωματωθεί εντός του δαπέδου, ώστε να διευκολύνει την προσβασιμότητα για ΑΜΕΑ, ηλικιωμένους και παιδιά.

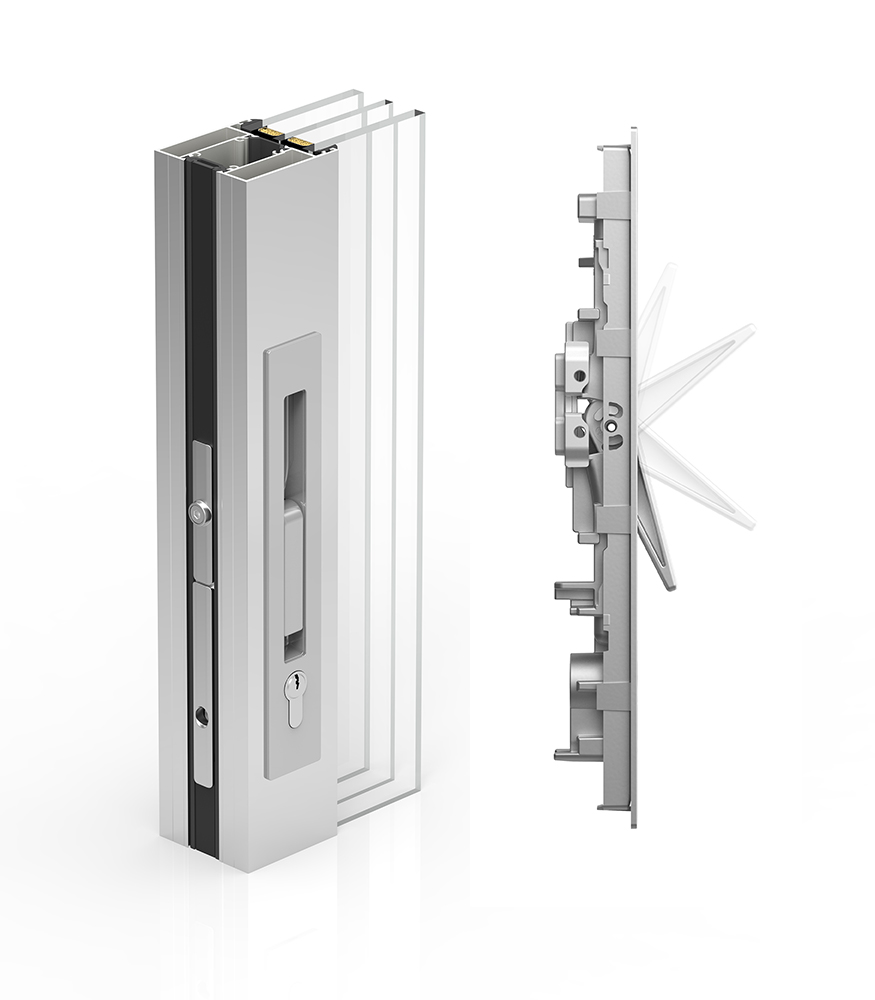

Κλείδωμα ασφαλείας

Δυνατότητα κλειδώματος με ατσάλινες μανιταροκεφαλές ανάλογα με το ύψος του κουφώματος. Δίνεται η επιλογή κλειδώματος μέσα, κλειδώματος μέσα-έξω και με κλειδί.

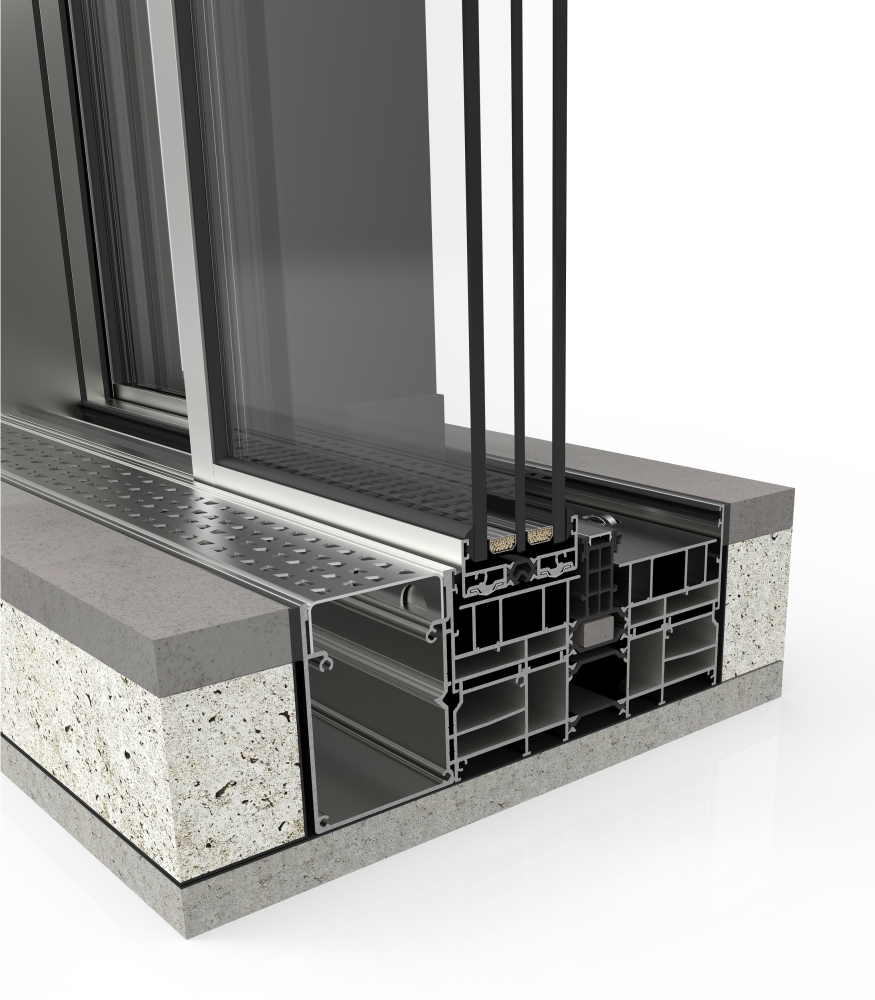

Απορροή εντός του δαπέδου

Απορροή εντός του δαπέδου για καλαίσθητες κατασκευές, με μεγάλο επίπεδο υδατοστεγανότητας.

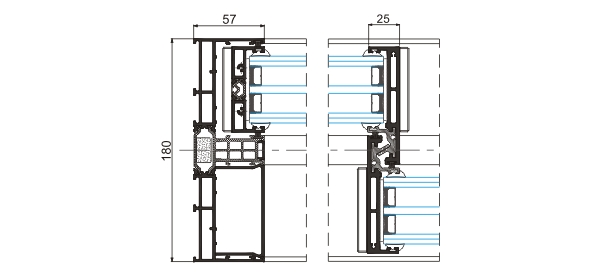

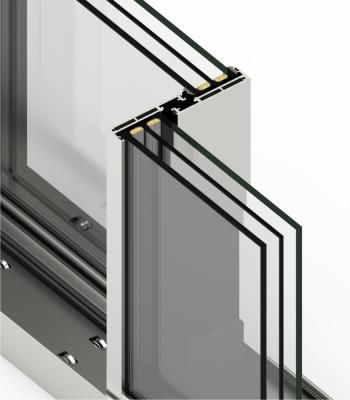

Γάντζος 25mm

Στον γάντζο όπου ενώνονται τα δύο φύλλα, έχουμε πολύ λεπτές διατομές 25mm. Στατικά οι γάντζοι υπάρχουν σε διαφορετικά βάθη, χωρίς όμως να χάνουν την minimal όψη των 25mm. Υπάρχει και δυνατότητα σε τυπολογία μονόφυλλο με σταθερό να ενσωματωθεί το χερούλι στον γάντζο, με αποτέλεσμα να έχουμε κρυφά φύλλα...

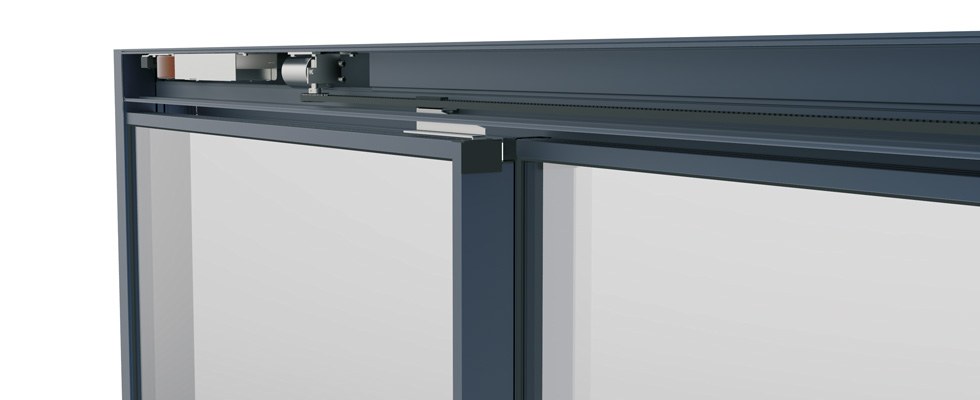

Motorized

Ηλεκτροκίνητη έκδοση για εύκολη χρήση.

Δυνατότητα και για τηλεχειρισμό.

Βάρος φύλλου έως 700kg

Στην ηλεκτροκίνητη έκδοση υπάρχει δυνατότητα για «κρυφά» φύλλα που εξαφανίζονται μέσα στην κάσα.

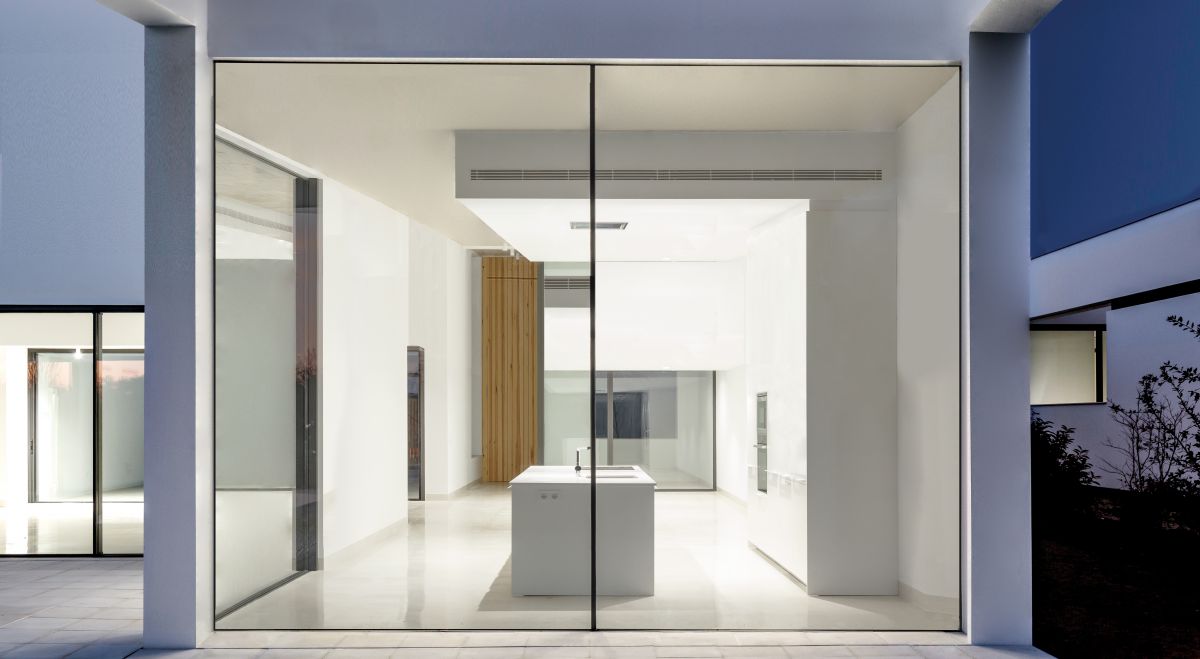

Photo Gallery



Downloads

Minimal Sliding System PDF, 26 σελ., 7,4 MB

GR

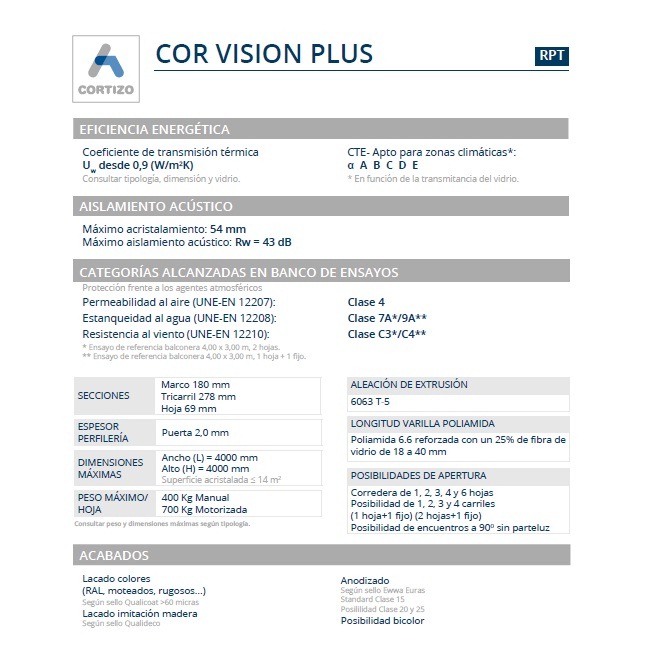

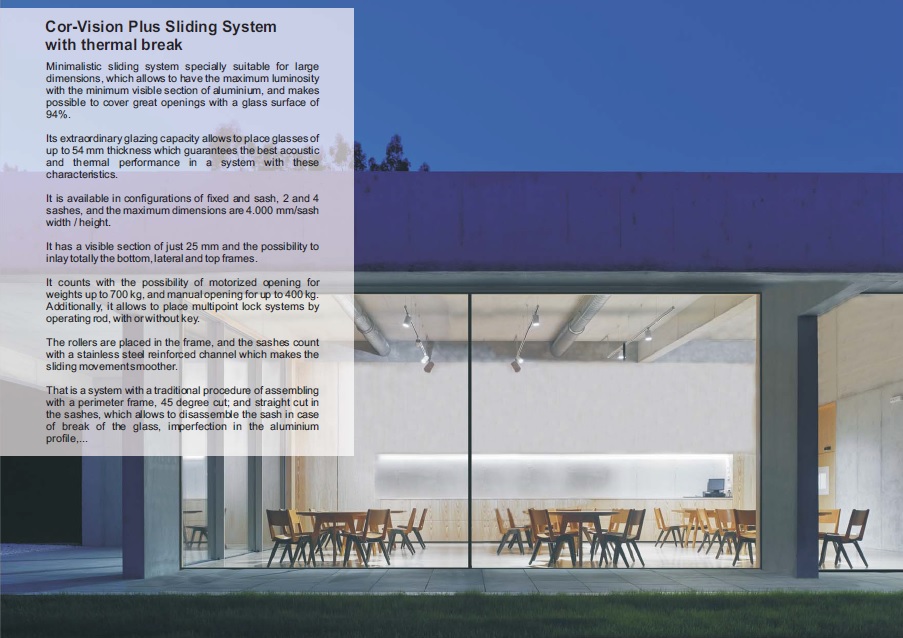

Technical Brochure

PDF, 1 σελ., 1 MB

EN

Technical Brochure

PDF, 2 σελ., 1 MB

EN

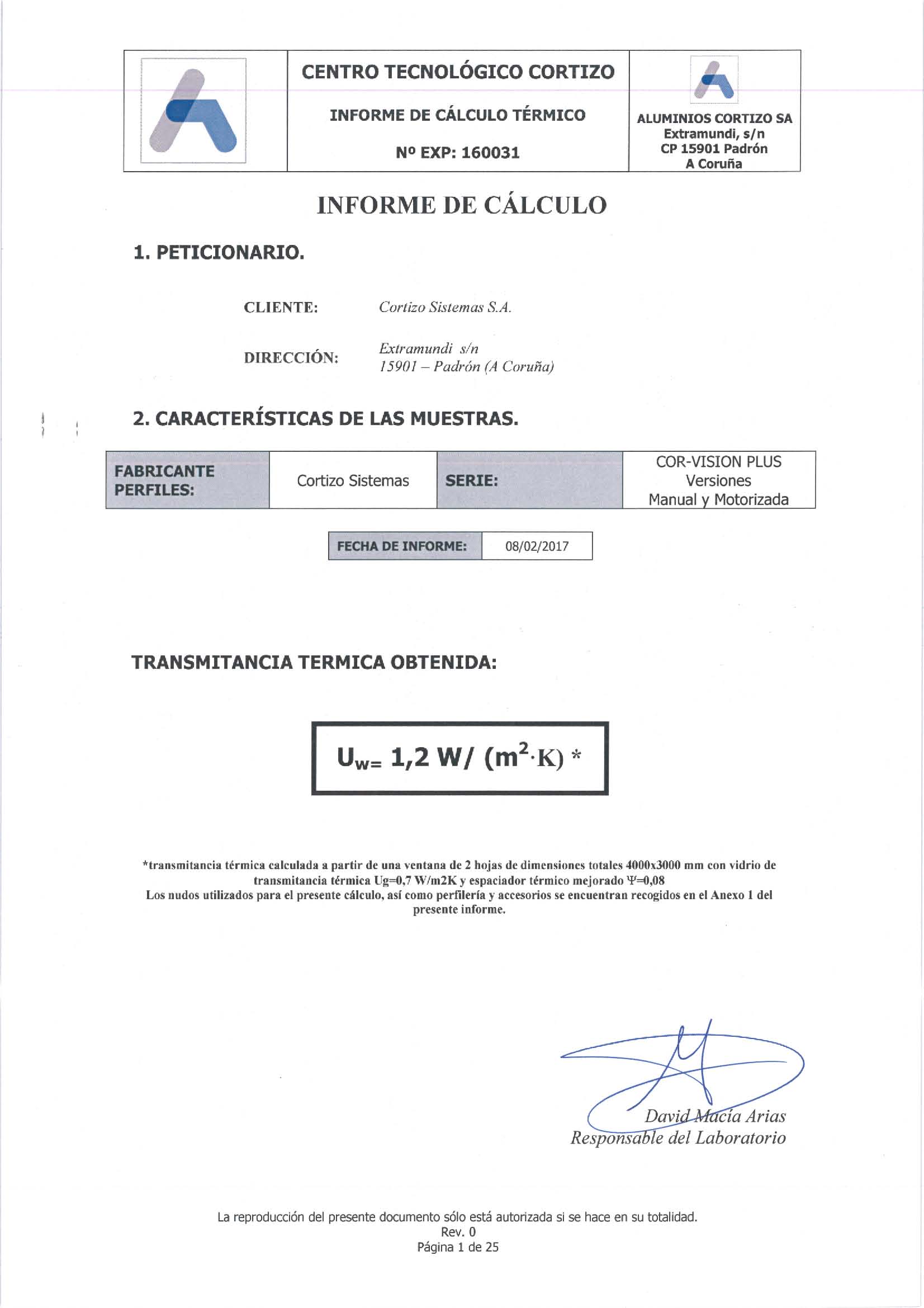

Θερμομόνωση

PDF, 25 σελ., 832 ΚB

EN - ES

Υδατοστεγανότητα

PDF, 1 σελ., 295 KB

EN - ES

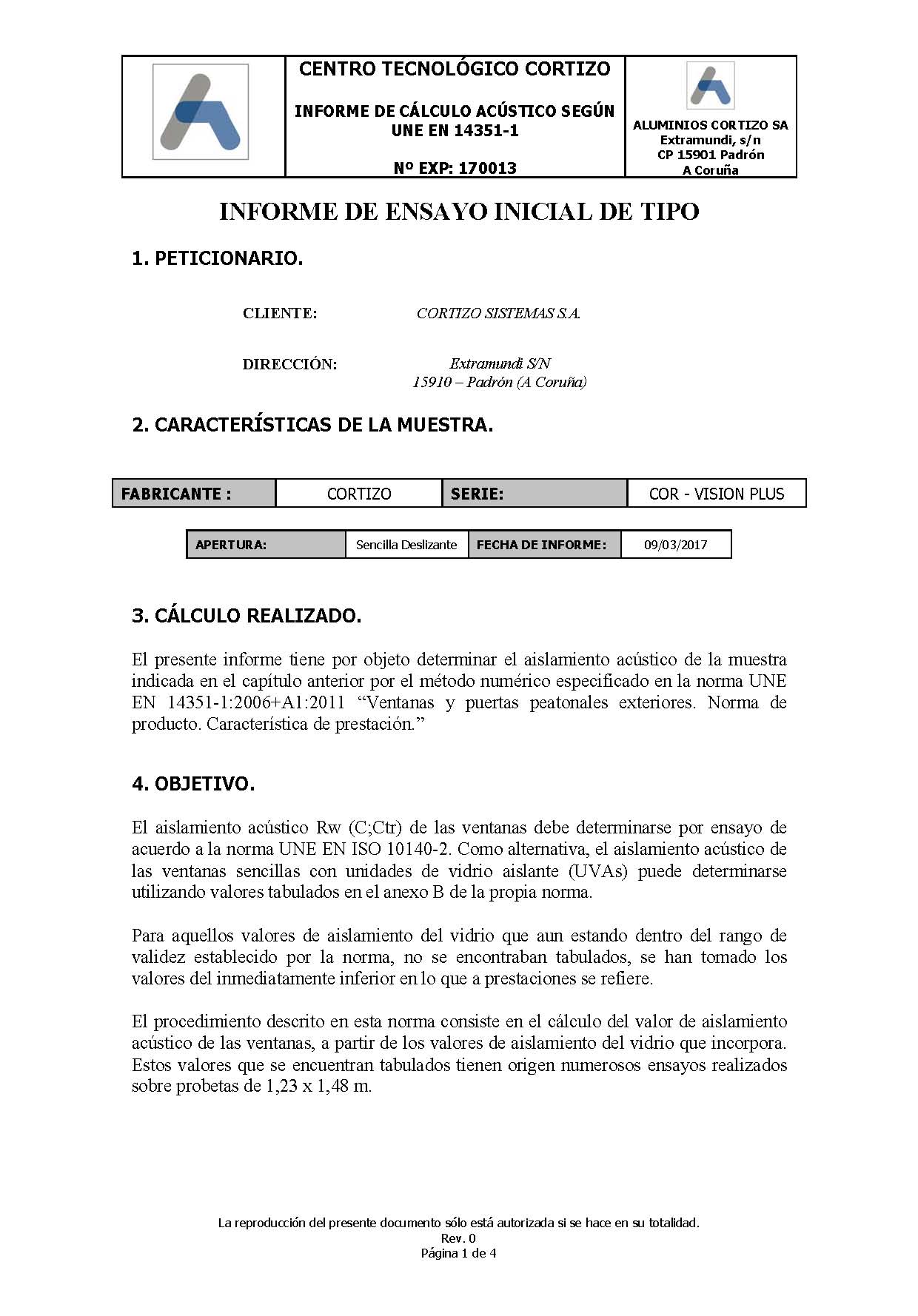

Ηχομόνωση
