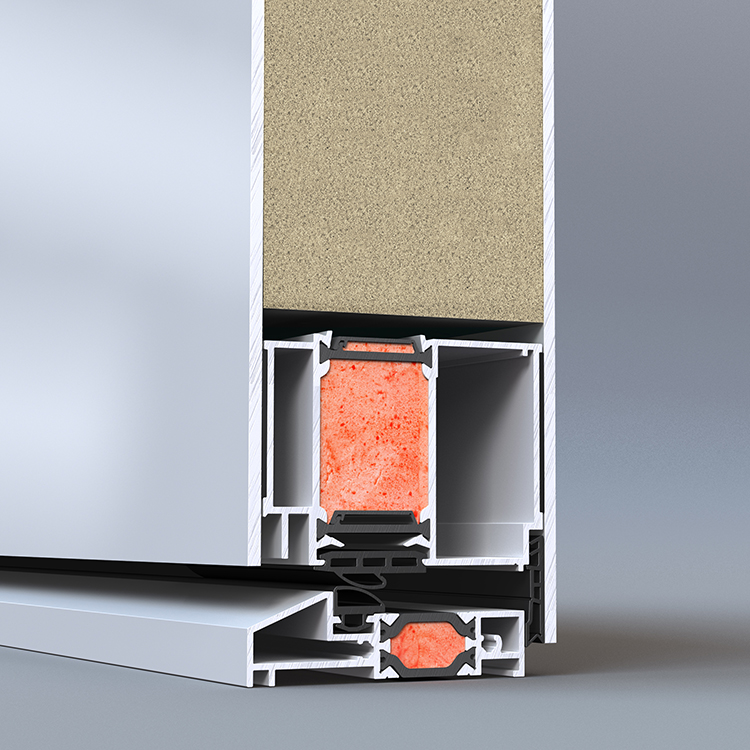

Elvial EL88

  • LD 100p-RAL9016.jpg
  • LD 101-GRIS2400.jpg
  • LD 140d-GRIS2900.jpg
  • LD 150-GRIS2900.jpg
  • LD 140-RAL3000.jpg

Περιγραφή

Η νέα πρόταση της ELVIAL 88i2 αλλάζει τα δεδομένα στις κύριες εισόδους, προσφέροντας όλα τα πλεονεκτήματα θερμομόνωσης, στεγάνωσης και σχεδιαστικών λύσεων με βάθος διατομής μόνο 77mm.


ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ + ΟΦΕΛΗ

ΥΨΗΛΗ ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΔΟΣΗ

Uf   : < 1.69 W/m2K
Ud* : 1.2 W/m2K με πάνελ 28mm (Up: 1.0)
Ud* : 0.95 W/m2K με πάνελ 77mm (Up: 0.6)

Τρία επίπεδα θερμομόνωσης:
• Πρόσθετη θερμομονωτική ζώνη με πυρήνα αφρού Τεχνολογίας ELVIAL i2, η οποία βελτιστοποιεί τις ισοθερμικές καμπύλες στην τομή του κουφώματος και εξουδετερώνει τη μετάδοση θερμότητας δια ακτινοβολίας.
• Εφαρμογή ειδικών αρθρωτών ράβδων πολυαμιδίου με υαλοενίσχυση 25%, (PA6.6 25 GF), μέγιστου πλάτους 34mm, για εξαιρετική θερμομόνωση και επιπλέον ακαμψία.

• Ειδικά σχεδιασμένα κεντρικά παρεμβύσματα, που καλύπτουν όλη την επιφάνεια του πολυαμιδίου, ελαστικά υάλωσης/πάνελ με πτερύγια, για τη διακοπή της θερμοροής.


ΑΣΦΑΛΕΙΑ

Υψηλό επίπεδο Ασφάλειας, χάρη στη συμβατότητα του συστήματος με μεγάλη γκάμα κλειδαριών ασφαλείας με εξαρτήματα προηγμένης αντικλεπτικής προστασίας.

ΣΤΙΒΑΡΟΤΗΤΑ ΚΑΤΑΣΚΕΥΗΣ

HH:  2.550mm ύψος        1.450mm πλάτος / φύλλο        150kg / φύλλο
T4:   2.350mm ύψος       1.400mm πλάτος / φύλλο        220kg / φύλλο

Άριστη Λειτουργικότητα για μια ζωή, με:

• Πρωτοποριακές γωνίες επιπεδότητας από υλικό πολυαμιδίου, με ειδικά σχεδιασμένα κανάλια και οπή για την εισροή κόλλας, που εξασφαλίζουν μέγιστη στιβαρότητα και άψογη συναρμογή των προφίλ.
• Ενισχυμένο πάχος τοιχώματος προφίλ (1.5mm – 1.8 mm) με υψηλό επίπεδο ροπής αδρανείας για μεγάλες αλλά και πολύπλοκες κατασκευές.

ΠΡΟΗΓΜΕΝΟ ΣΥΣΤΗΜΑ ΣΤΕΓΑΝΩΣΗΣ ELVIAL, που αποτελείται από:

• Σύστημα Στεγάνωσης 3 επιπέδων με EPDM ελαστικά και συνεχόμενα κεντρικά παρεμβύσματα σε κάσα, φύλλο και κατωκάσι.

• EPDM γωνίες για όλα τα κεντρικά παρεμβύσματα και τα ελαστικά υάλωσης.

• Εξαιρετικής σχεδίασης τάπα μπινί από TPV με έξυπνες υποδοχές κουμπώματος του κεντρικού παρεμβύσματος και άψογη εφαρμογή στο προφίλ, για βέλτιστη υδατοστεγάνωση.

ΒΑΣΙΚΟ ΒΑΘΟΣ

ΚΑΣΑ: 77mm ΦΥΛΛΟ: 77mm

ΕΛΑΧΙΣΤΗ ΟΨΗ

Κ-Φ: 141.2mm Τ: 82mm

ΕΞΤΡΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΟΦΕΛΗ

• Αρθρωτή θερμοδιακοπή σε ΌΛΑ τα προφίλ φύλλου,  που ελαχιστοποιεί τυχόν δυσλειτουργίες που οφείλονται στις συστολοδιαστολές των προφίλ από τη μεγάλη διαφορά θερμοκρασίας (banana effect).

• Εύκολη πρόσβαση και για ΑΜΕΑ με κατωκάσι μόλις 20mm.

• Δυνατότητα χρήσης αυτόματου ανεμοφράχτη.

• Δυνατότητα εφαρμογής κρυφού μεντεσέ ή εξωτερικού μεντεσέ βαρέως τύπου.

ΕΛΕΥΘΕΡΙΑ ΣΧΕΔΙΑΣΜΟΥ

• Σχεδιασμός αναβαθμισμένων συνεπίπεδων εισόδων υψηλών ενεργειακών επιδόσεων, που προσθέτουν αξία στην εικόνα του κτιρίου.

• Ανοιγόμενες προς τα Μέσα και ανοιγόμενες προς τα Έξω εκδόσεις εισόδων διαθέσιμες σε ΟΛΕΣ τις τυπολογίες:
       • Μονόφυλλες Είσοδοι
       • Δίφυλλες Είσοδοι
       • Με σταθερά στοιχεία ή/και φεγγίτη
• Χρήση πάνελ στο φύλλο από τη μια ή και από τις δυο πλευρές

Θερμομόνωση

Με τη χρήση της καινοτόμου Τεχνολογίας ELVIAL I2, βελτιστοποιούνται οι ισοθερμικές καμπύλες στην τομή του κουφώματος και εξουδετερώνεται η μετάδοση θερμότητας δια ακτινοβολίας. Για την αποτελεσματική θερμομόνωση ενός παραθύρου, χρησιμοποιούνται ράβδοι πολυαμιδίου ή πολυθερμιδίου, οι οποίες παρεμβάλλονται μεταξύ του εσωτερικού και του εξωτερικού τμήματος του κουφώματος, διακόπτοντας τη θερμορροή. Το πλάτος και η μορφολογία των ράβδων διαφοροποιούν την ενεργειακή επίδοση του συστήματος.
Ένα από τα πιο αδύναμα σημεία μιας κατασκευής είναι το σημείο ένωσης του υαλοπίνακα με το προφίλ. Χρησιμοποιώντας περιμετρικά ελαστικά υάλωσης με πτερύγια και αφρώδες πολυεθυλένιο χαμηλής πυκνότητας, μονώνεται το επίμαχο σημείο και επιτυγχάνεται βέλτιστη ενεργειακή επίδοση. Το κεντρικό παρέμβυσμα είναι κυψελοειδές, καλύπτει όλη την επιφάνεια του πολυαμιδίου και αποτελεί ένα επιπλέον σημείο μόνωσης και στεγάνωσης του κουφώματος.

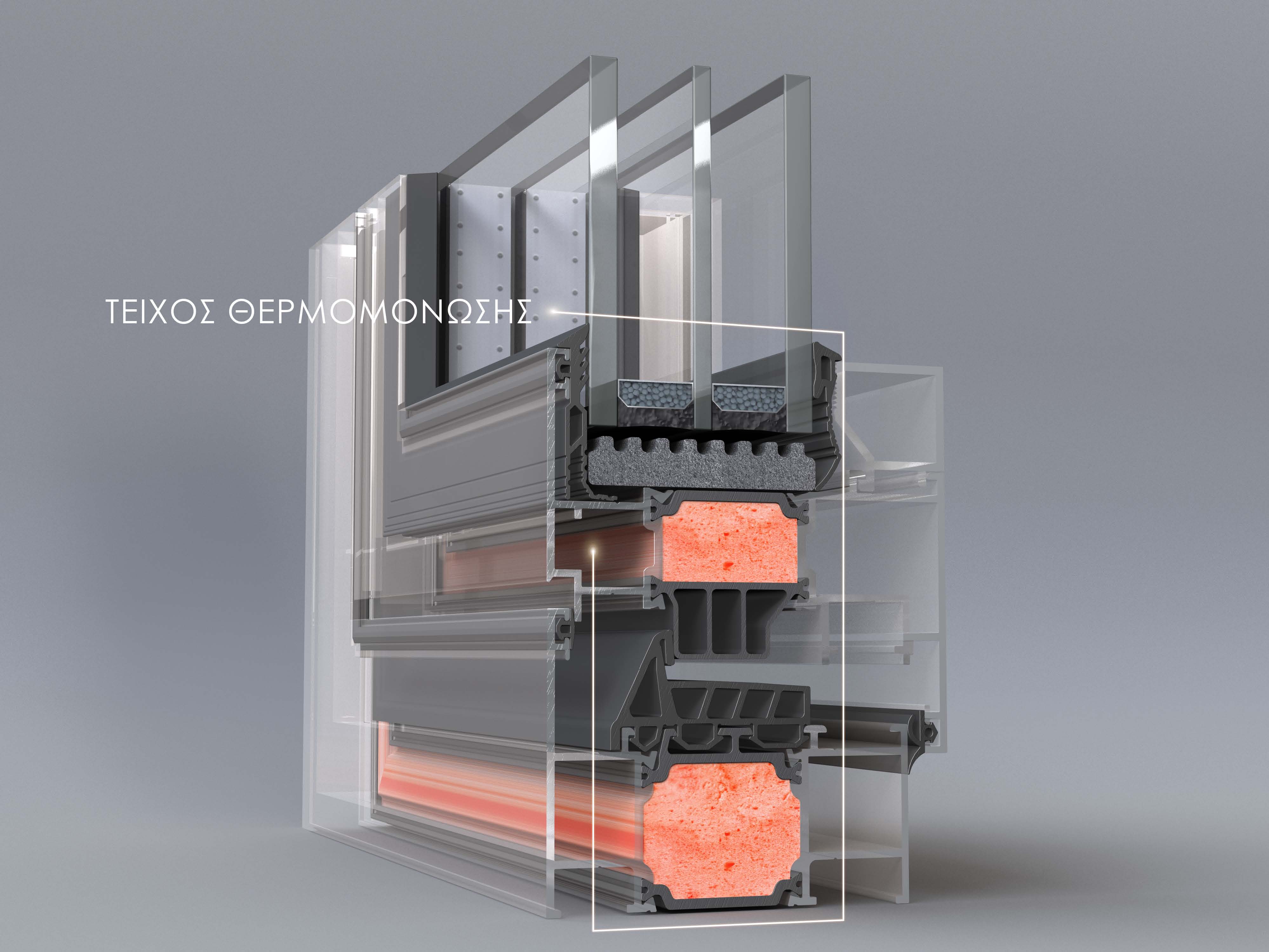

ΤΕΧΝΟΛΟΓΙΑ ELVIAL I2

Έξτρα Θερμομονωτική Ζώνη στο μεσαίο θάλαμο των προφίλ που πληρώνεται ολοσχερώς με πυρήνα αφρού.

ΜΟΝΩΤΙΚΟ ΥΛΙΚΟ ELVIAL I2

Έχει πιστοποιημένο συντελεστή θερμικής αγωγιμότητας 0,022 W/mK.

Έχει την ιδανική πυκνότητα για την τέλεια θερμομόνωση.

 Η ενεργειακή επίδοση του συστήματος βελτιώνεται έως και 38%.



Τεχνικά χαρακτηριστικά

Υλικό Κατασκευής

Αλουμίνιο | Θερμομονωτικό

Σχεδιασμός

Ίσιο | Πομπέ

Τυπολογία

Ανοιγόμενα - Ανακλινόμενα | Μέσα - Έξω

Min / Max Διαστάσεις

(wxh) 1350 χ 2350

Βάθος διατομής

67 mm | 75 mm | 100 mm

Θάλαμοι μόνωσης

Πολυαμίδιο 22 mm

Υάλωση

Διπλή ή τριπλή έως 53mm

Θερμομόνωση

Uf=1,7 - 2,4 W/(m²K)

Ηχομόνωση

Rw (C;Ctr) έως 36 dB

Ανεμοπερατότητα

​C / Κατηγορία 4

Υδατοστεγανότητα

Αντιδιάρρηξη

RC2

Αντοχή στην ανεμοπίεση

C5 / B5

Χρώματα / Επιφάνειες

Ral | Structura | Futura | Anodizing


Χρώματα / Επιφάνειες

Πλήθος χρωμάτων και υφών δίνουν στα κουφώματα αλουμινίου μια ιδιαιτερότητα. Χρώματα Ral, Sable ή απομιμήσεις ξύλου, είναι λίγες απο τις εκατοντάδες επιλογές των πελατών. Άλλος ένας τρόπος επιφανειακής επεξεργασίας αποτελεί η ανοδίωση, που και αυτή βγαίνει σε πολλές αποχρώσεις και υφές.

RAL

Χρώματα RAL σε πολλές αποχρώσεις.

Structura

Η συλλογή αρχιτεκτονικών χρωμάτων πούδρας Structura που περιλαμβάνει 34 αποχρώσεις RAL σε υπερανθεκτική τεχνολογία Interpon D2525. Πρόκειται για τα πιο δημοφιλή RAL στις αρχιτεκτονικές μεταλλικές κατασκευές σε υφή λεπτού σαγρέ sablé και γυαλάδα matt. Eίναι πιστοποιημένα κατά Qualicoat Class 2 και GSB Master και ανταποκρίνονται στις προδιαγραφές AAMA 2604 (HΠΑ) 5 ετών Florida. Αποτελούν την πλέον ενδεδειγμένη επιλογή χρώματος πούδρας για τα έργα όπου η απόχρωση έχει επιλεγεί από το διεθνές σύστημα κωδικοποίησης RAL. Μετά από σειρές μετρήσεων σε πραγματικά κτίρια σε όλον τον κόσμο, έχει διαπιστωθεί ότι οι πούδρες Structura διατηρούν την αρχική τους απόχρωση και γυαλάδα αναλλοίωτες για πολύ μεγαλύτερο χρονικό διάστημα σε σχέση με τα συμβατικά γυαλιστερά χρώματα RAL.

Futura

Η AkzoNobel παρουσιάζει την πέμπτη κατά σειρά έκδοση της πιο αναγνωρισμένης και δημοφιλούς συλλογής αρχιτεκτονικών χρωμάτων ηλεκτροστατικής βαφής, την Collection Futura 2014-2017. Η νέα  Futura, με μεγαλύτερο αριθμό αποχρώσεων σε σχέση με τις προηγούμενες, περιλαμβάνει 55 πούδρες ειδικών μεταλλικών εφέ, λείες και sablé, συνδυάζοντας τις τελευταίες τάσεις στο design με την κορυφαία προστασία του μεταλλικού υποστρώματος, την υπερανθεκτική τεχνολογία Interpon D2525. Οι πούδρες Futura 2014-2017 διασφαλίζουν αξεπέραστη αντοχή της απόχρωσης, της γυαλάδας και των μηχανικών αντοχών του φιλμ στις καιρικές συνθήκες για περισσότερο από 22 χρόνια, με βάση πραγματικές μετρήσεις σε κτίρια. Έτσι, οι βαμμένες επιφάνειες διατηρούν τα αρχικά τους χαρακτηριστικά για πάρα πολλά χρόνια. Tα χρώματα της συλλογής είναι πιστοποιημένα κατά Qualicoat Class 2 και GSB Master και ανταποκρίνονται στις προδιαγραφές AAMA 2604 (HΠΑ) 5 ετών Florida. Οι προτάσεις του χρωματολογίου για έμπνευση στο σχεδιασμό αρχιτεκτονικών στοιχείων εκφράζονται μέσω της αισθητικής των νέων τάσεων Ex Natura, Sublimed, Bold Energy, Explosive και Soft Industry που περιλαμβάνουν πολλές νέες εντυπωσιακές αποχρώσεις. Ενσωματώνουν τις επιδράσεις των περιβαλλοντικών αλλαγών και των νέων κοινωνικών τάσεων και συμπεριφορών, που επηρεάζουν την σύγχρονη αρχιτεκτονική. Κάθε απόχρωση πούδρας είναι ανεπτυγμένη με βάση πλήθος ειδικών συστατικών, σε αισθητική αρμονία και τεχνολογική αρτιότητα, που προσδίδει αξεπέραστο βάθος σε καθένα από τα μοναδικά εφέ.

Ανοδίωση

Η ανοδίωση αλουμινίου είναι μια ηλεκτροχημική διαδικασία, κατά την οποία το υπόστρωμα αλουμινίου (π.χ. ένα προφίλ αλουμινίου) εμβαπτίζεται σε ένα υδατικό διάλυμα ηλεκτρολυτών ρυθμιζόμενης οξύτητας και δημιουργείται μία στοιβάδα οξειδίου στην επιφάνεια του αλουμινίου που του παρέχει ισχυρές αντιδιαβρωτικές ιδιότητες. Η κάθοδος είναι τοποθετημένη στο εσωτερικό της δεξαμενής ανοδίωσης (ηλεκτρόδια). Το αλουμίνιο που λειτουργεί ως άνοδος, έτσι ώστε τα ιόντα οξυγόνου να απελευθερώνονται από τον ηλεκτρολύτη σε συνδυασμό με τα άτομα αλουμινίου στην επιφάνεια του τμήματος του αλουμινίου. Η ανοδίωση λοιπόν, είναι μια ελεγχόμενη οξείδωση. Το πάχος ανοδίωσης αντιστοιχεί στο πάχος σε μικρά (μm = χιλιοστά χιλιοστομέτρου) του επιστρώματος του οξειδίου του αλουμινίου της σημαντικής επιφάνειας.

Γιατί να κάνουμε ανοδίωση αλουμινίου;

Η ανοδίωση του αλουμινίου κάνει ανθεκτικότερη την επιφάνεια του μετάλλου ως προς τη διάβρωση και τις δύσκολες καιρικές συνθήκες όπως π.χ. στις παραθαλάσσιες περιοχές όπου παρατηρείται υψηλή υγρασία και ηλιοφάνεια. Στην Ελλάδα κρίνεται απαραίτητη η ανοδίωση αλουμινίου διότι υπάρχει πληθώρα περιοχών με δύσκολες καιρικές συνθήκες. Η ανοδίωση αποτελεί την καλύτερη επεξεργασία του αλουμινίου διότι διαμορφώνει την επιφάνεια του μετάλλου και τη θωρακίζει με ένα εξαιρετικά σκληρό περίβλημα. Στην ανοδίωση η προστασία που προσφέρουμε στο αλουμίνιο δεν είναι ένα πρόσθετο στρώμα προστασίας όπως είναι π.χ. η ηλεκτροστατική βαφή ή η υγρή βαφή, αλλά η προστασία ενσωματώνεται στην επιφάνεια του μετάλλου 'τρώγοντας' το οξειδίου του αλουμινίου δημιουργώντας έτσι το στρώμα προστασίας.


Photo Gallery



Downloads

Ενεργειακές Λύσεις Elvial

PDF, 17 σελ., 3 MB

GR​

Energy Solutions Elvial PDF, 33 σελ., 7,3 MΒ

EN​​

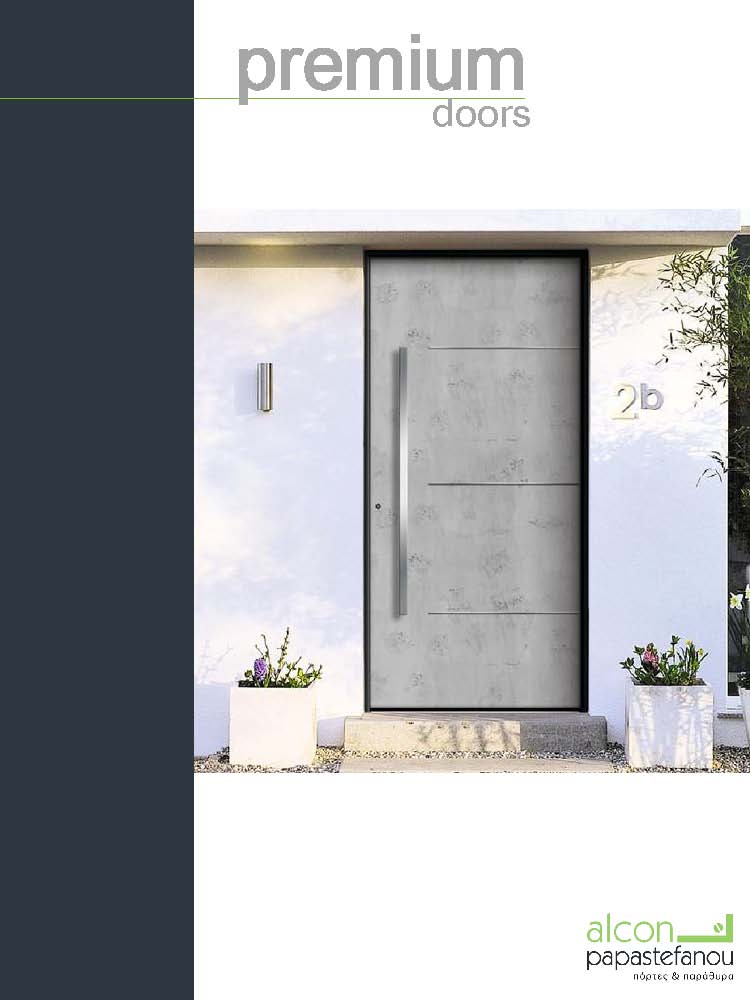

Premium Doors Alcon

PDF, 24 σελ., 4,96 MB

GR

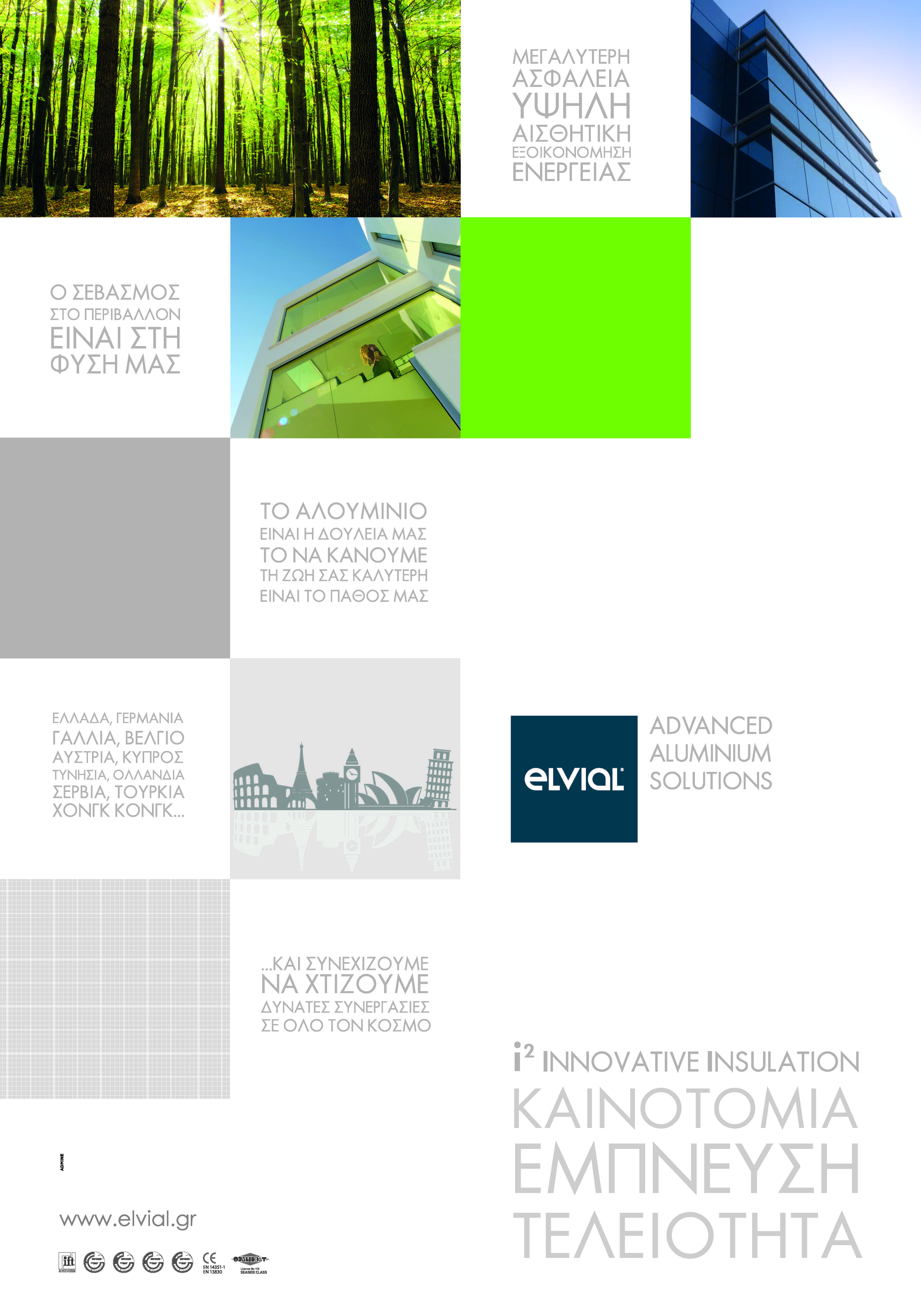

Xclusive Flyer Elvial

PDF, 2 σελ., 1,15 ΜΒ

GR

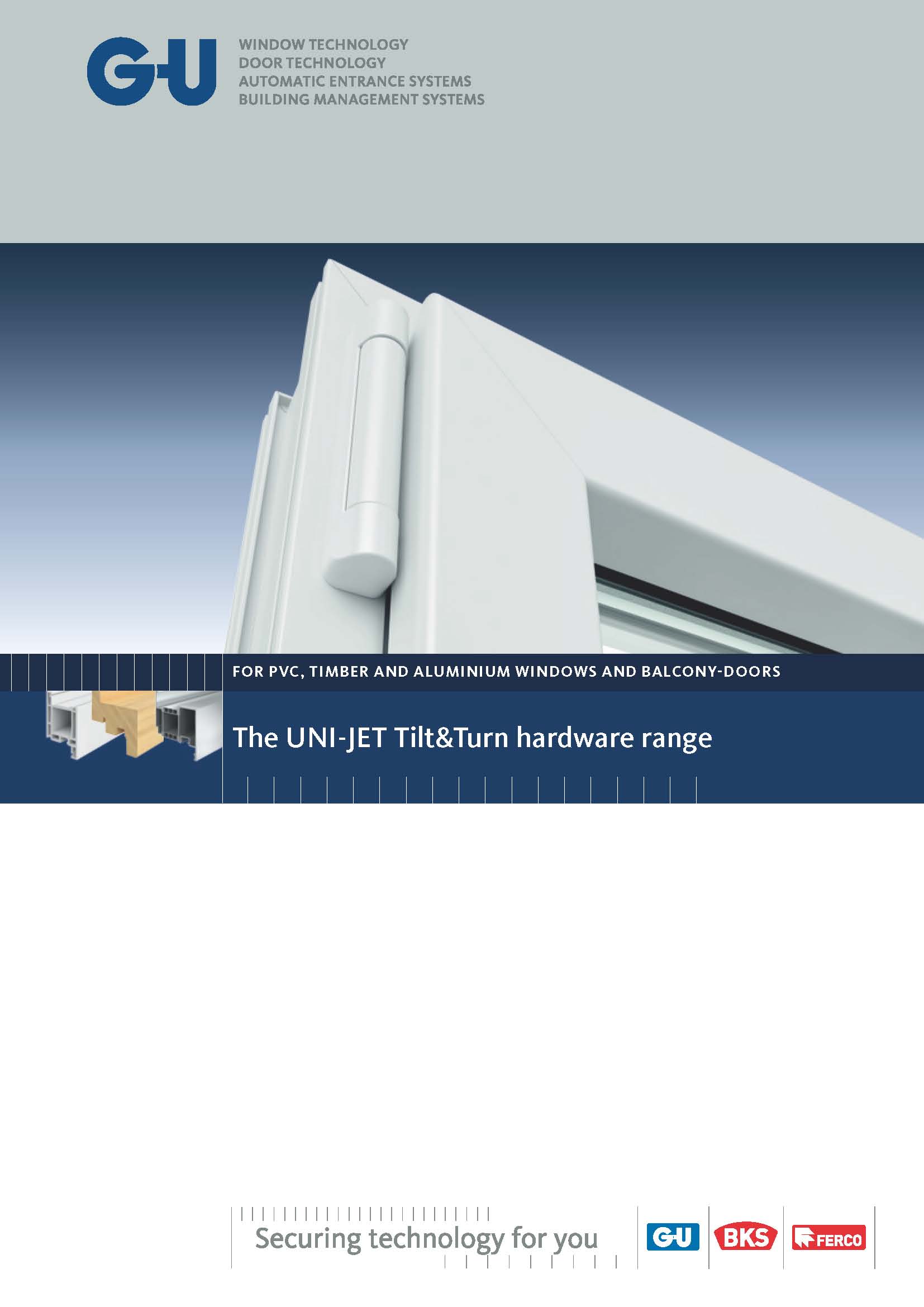

GU UNI-JET
